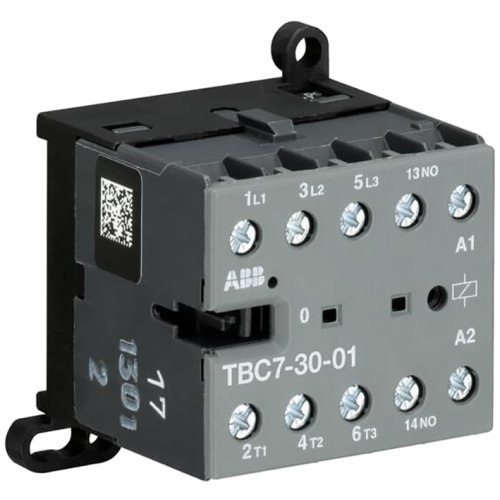

ABB Componenten Mini Hulpmagneetschakelaar
Artikelnummer: 20127685
Artikelnummer fabrikant: GJL1313061R5015
EAN Code: 4013614230394
ABB Componenten, Magneetschakelaar / B mini, TBC7-30-01-55, Mini Hulpmagneetschakelaar, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
TBC7-30-01-55 is een compacte mini hulpmagneetschakelaar binnen de Magneetschakelaar / B mini serie. Ontworpen voor betrouwbare schakelingen in omgevingen waar ruimte schaars is, stuurt hij enkel- of driefasige lasten aan tot 5,5 kW (AC-3) en 20 A (AC-1) of schakelt hij stuursignalen. Geschikt voor toepassing in woongebouwen, utiliteit en industriële installaties waar continuïteit en overzicht tellen.Deze 3-polige oplossing met 1 hulpcontact en schroefaansluitingen biedt snel en zeker bedraden. De stille, bromvrije spoel voorkomt geluidsoverlast in kasten en technische ruimten, terwijl de duidelijke schakelstandindicatie directe statuscontrole geeft. Dankzij de geïntegreerde mogelijkheid voor DIN-rail- of wandmontage is montage flexibel en snel. Compacte bouw verlaagt paneeldiepte en vergroot indeelbaarheid, wat tijd bespaart bij opbouw en service. Zo combineert TBC7-30-01-55 betrouwbaarheid, ruimtewinst en gebruiksgemak.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 50.000 - 90.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / B mini |
