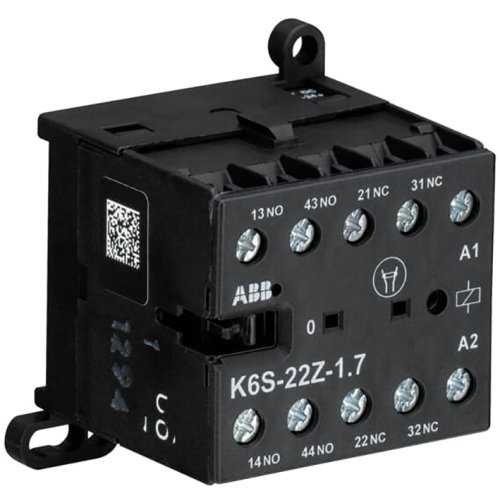

ABB Componenten Mini hulp magneetschakelaar spoelcode (7..1) 2NO + 2NC
Artikelnummer: 20127427
Artikelnummer fabrikant: GJH1213001R7221
EAN Code: 4013614231858
ABB Componenten, Magneetschakelaar / B mini, K6S-22Z-1,7/24Vdc, Mini hulp magneetschakelaar spoelcode (7..1) 2NO + 2NC, DIN-rail, 52,5, 57,5, 46,5, DC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 250.000 - 250.000, DC
K6S-22Z-1,7/24Vdc is een compacte mini hulp magneetschakelaar uit de Magneetschakelaar / B mini serie voor het schakelen van besturingssignalen tot 3 A / 400 V (AC-15). Dankzij de 4-polige uitvoering met 2NO + 2NC en schroefaansluitingen past hij naadloos in residentiële, utilitaire en industriële toepassingen waar betrouwbaarheid en weinig inbouwruimte vereist zijn.De lage spoelopname bij 24 V DC maakt directe aansturing via een PLC mogelijk, wat paneelruimte en energiekosten vermindert. De stille, bromvrije spoel verhoogt comfort in geluidsgevoelige omgevingen. Een geïntegreerd beschermcircuit met diodes en overspanningsbeveiliging, plus een ingebouwde overspanningsafleider, bespaart extra componenten en bekabeling. De schakelstandindicatie versnelt diagnose en service, terwijl rail- of wandmontage flexibiliteit biedt bij elke opbouw. Zo combineert K6S-22Z-1,7/24Vdc maximale bedrijfszekerheid met snelle, kostenefficiënte installatie.
| Breedte | 52,5 |
| Montagewijze | DIN-rail |
| Hoogte | 57,5 |
| Diepte | 46,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 250.000 - 250.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | DC |
| Nom. bedrijfsstroom | 4 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / B mini |
