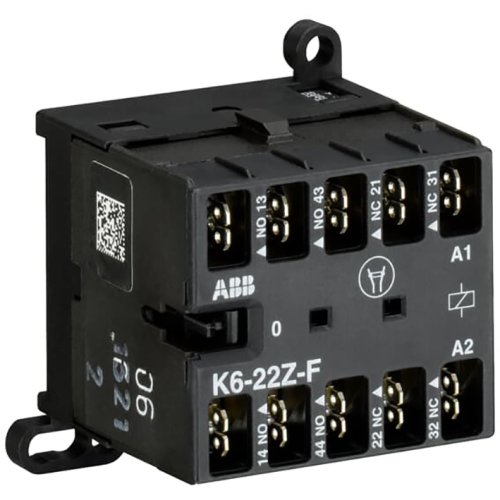

ABB Componenten Mini hulp magneetschakelaar spoelcode (0..1) 2NO + 2NC Faston aansluit
Artikelnummer: 20127403
Artikelnummer fabrikant: GJH1211003R0221
EAN Code: 4013614049231
ABB Componenten, Magneetschakelaar / B mini, K 6-22 Z-F / 24V 40-450HZ, Mini hulp magneetschakelaar spoelcode (0..1) 2NO + 2NC Faston aansluit, DIN-rail, 52,5, 57,5, 46,5, AC, Vlaksteekaansluiting, 690.000 - 690.000, 690.000 - 690.000, 250.000 - 250.000, AC
K 6-22 Z-F / 24V 40–450 Hz is een compacte mini hulp magneetschakelaar uit de Magneetschakelaar / B mini serie voor het schakelen van stuurstromen. Toepasbaar in woongebouwen, utiliteit en industriële omgevingen voor het betrouwbaar schakelen van signalen tot 3 A / 400 V (AC-15). Dankzij het 4-polige ontwerp met 2NO + 2NC biedt hij flexibiliteit in besturingscircuits zonder extra modules.De platte Faston-aansluitingen zorgen voor snelle, foutarme montage en een nette bekabeling, terwijl de stille spoel storende geluidsniveaus minimaliseert in kasten en machineomgevingen. De duidelijke schakelaartoestandindicatie versnelt diagnose en inbedrijfstelling. Met geïntegreerde mogelijkheden voor DIN-rail- of wandmontage past het apparaat moeiteloos in krappe ruimtes. Compact, stil en betrouwbaar: een slimme keuze wanneer ruimte schaars is en continuïteit telt.
| Breedte | 52,5 |
| Montagewijze | DIN-rail |
| Hoogte | 57,5 |
| Diepte | 46,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 250.000 - 250.000 |
| Aansluitwijze hulpstroomcircuit | Vlaksteekaansluiting |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 4 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / B mini |
