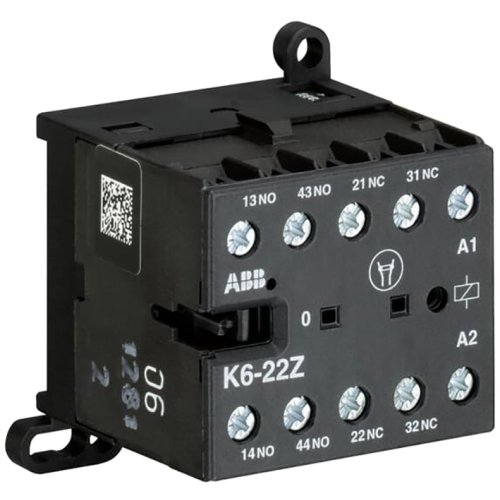

ABB Componenten Mini hulp magneetschakelaar spoelcode (0..1) 2NO + 2NC
Artikelnummer: 20127386
Artikelnummer fabrikant: GJH1211001R0221
EAN Code: 4013614048920
ABB Componenten, Magneetschakelaar / B mini, K 6-22 Z / 24V 40-450Hz, Mini hulp magneetschakelaar spoelcode (0..1) 2NO + 2NC, DIN-rail, 52,5, 57,5, 46,5, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 250.000 - 250.000, AC
De K6-22Z mini hulp magneetschakelaar uit de Magneetschakelaar / B mini serie, type K 6-22 Z / 24V 40-450Hz, is ontworpen voor het schakelen van stuursignalen in woonomgevingen, utiliteit en industriële toepassingen. Met 4 polen (2NO + 2NC) en schroefklemmen levert hij betrouwbare schakelingen tot 3 A / 400 V (AC-15) in krappe ruimtes waar elke millimeter telt.De stille spoel minimaliseert geluid in schakelkasten, terwijl de duidelijke schakelstandindicatie snelle controle mogelijk maakt. Dankzij de geïntegreerde rail- of wandmontage is plaatsing eenvoudig en flexibel. Het brede spoelfrequentiebereik (24 V, 40–450 Hz) biedt stabiele prestaties in uiteenlopende omgevingen. De compacte bouw en overzichtelijke klemmen zorgen voor vlotte, foutarme bekabeling, wat tijdwinst en bedrijfszekerheid oplevert bij terugkerende schakeltaken.
| Breedte | 52,5 |
| Montagewijze | DIN-rail |
| Hoogte | 57,5 |
| Diepte | 46,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 250.000 - 250.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 4 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / B mini |
