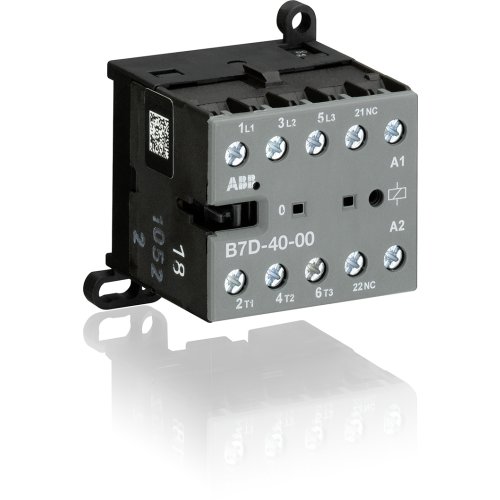

ABB Componenten Mini contactor BC7 serie 4P, 24Vdc, ontstoringsblok
Artikelnummer: 20127711
Artikelnummer fabrikant: GJL1317201R0001
EAN Code: 4013614262876
ABB Componenten, Magneetschakelaar / B mini, B7D-40-00/24Vdc, Mini contactor BC7 serie 4P, 24Vdc, ontstoringsblok, 52,5, 57,5, 46,7, Schroefaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De B7D-40-00/24Vdc mini contactor uit de Magneetschakelaar / B mini serie is ontworpen voor betrouwbare schakeling en besturing van één- of driefasige belastingen in woon-, utiliteits- en industriële omgevingen. Compact van formaat en 4-polig met schroefaansluitingen, past hij moeiteloos in krappe besturingskasten en biedt hij consistente prestaties bij motorbesturing tot 5,5 kW (AC-3) en algemene belasting tot 20 A (AC-1), evenals het schakelen van stuur- en signaalcircuits.Belangrijke voordelen zijn de geïntegreerde ontstoringsdiode en overspanningsbeveiliging voor extra levensduur van componenten, een stille, bromvrije spoel voor geluidskritische toepassingen en duidelijke schakelstandindicatie voor snelle diagnose. De mogelijkheid tot montage op DIN-rail of wand versnelt de opbouw en retrofit. Dankzij het doordachte, compacte ontwerp combineert deze B7D-40-00/24Vdc ruimtebesparing met hoge bedrijfszekerheid en eenvoudige bekabeling.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
