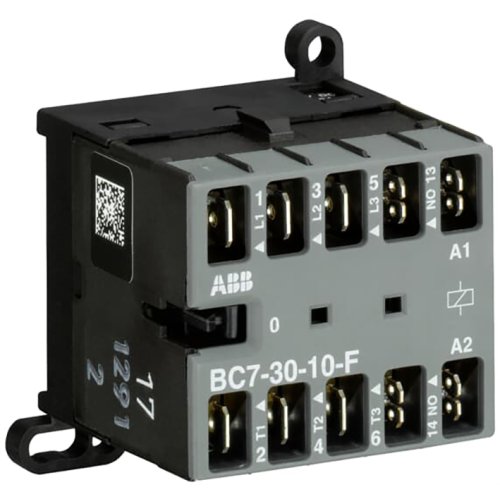

ABB Componenten Mini contactor BC7 serie 3P, 1NO, faston, 24Vdc
Artikelnummer: 20127678
Artikelnummer fabrikant: GJL1313003R0101
EAN Code: 4013614171482
ABB Componenten, Magneetschakelaar / B mini, Mini contacteur, Mini contactor BC7 serie 3P, 1NO, faston, 24Vdc, 52,5, 57,5, 46,7, Vlaksteekaansluiting, 220.000 - 690.000, 220.000 - 690.000, DC
De BC7-30-10-F is een Mini contacteur uit de serie Magneetschakelaar / B mini voor het schakelen en sturen van enkel- of driefasige belastingen tot 5,5 kW (AC-3) en 20 A (AC-1), of voor het schakelen van stuursignalen. Dankzij het compacte 3-polige ontwerp met 1 hulpcontact past hij moeiteloos in krappe kasten, van woon- en utiliteitstoepassingen tot industriële besturingen.Deze uitvoering met faston-aansluitingen en 24 Vdc spoel versnelt montage en bedrading, terwijl de geruisloze, bromvrije spoel zorgt voor stille panelen en hogere betrouwbaarheid. De duidelijke schakelstandindicatie vereenvoudigt diagnose en onderhoud. Montage is flexibel: direct op DIN-rail of wand. Het robuuste ontwerp levert consistente prestaties onder veeleisende omstandigheden en bespaart ruimte zonder concessies aan schakelcapaciteit. Kortom: compact, stil en betrouwbaar — precies wat nodig is voor efficiënte paneelbouw en besturing.
| Breedte | 52,5 |
| Hoogte | 57,5 |
| Diepte | 46,7 |
| Bedrijfsspanning bij AC 60 Hz | 220.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 220.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 20 A |
| Aansluitwijze hoofdstroomcircuit | Vlaksteekaansluiting |
| Nom. vermogen NEMA | 2,237 kW |
| Model | Magneetschakelaar / B mini |
