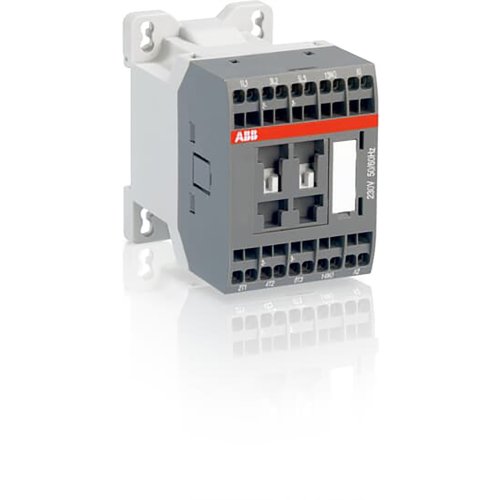

ABB Componenten Magneetschekelaars AS serie springconnection
Artikelnummer: 20092692
Artikelnummer fabrikant: 1SBL101004R2310
EAN Code: 3471523038233
ABB Componenten, Magneetschakelaar / AS, AS09-30-10S-23, Magneetschekelaars AS serie springconnection, 72,5, Veerklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
AS09-30-10S-23 is een compacte magneetschakelaar uit de Magneetschakelaar / AS serie voor het betrouwbaar schakelen van 3-fase motoren en algemene vermogenskringen tot 690 V AC of 220 V DC. Ideaal voor niet-inductieve of licht inductieve belastingen, met AC-gestuurd lamellenmagnetisch circuit voor stabiele prestaties in veeleisende omgevingen.De springconnection-veerklemmen versnellen de bedrading en minimaliseren foutkansen, terwijl de blokbouw met 3 hoofdpolen en 1 geïntegreerd hulpcontact ruimte bespaart in de kast. Mechanisch gekoppelde hulpcontacten en N.C. spiegelcontacten volgens IEC 60947 verhogen de veiligheid en bieden betrouwbare terugmelding. De front-monteerbare uitbreidingen en het brede accessoirepakket maken snelle aanpassing en schaalbaarheid eenvoudig. Het resultaat: snelle montage, consistente schakelkracht en duurzame bedrijfszekerheid in motorstart- en besturingsapplicaties.
| Breedte | 45 |
| Hoogte | 68 |
| Diepte | 72,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 110.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 110.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 3 A |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Nom. vermogen NEMA | 3,729 kW |
| Model | Magneetschakelaar / AS |
