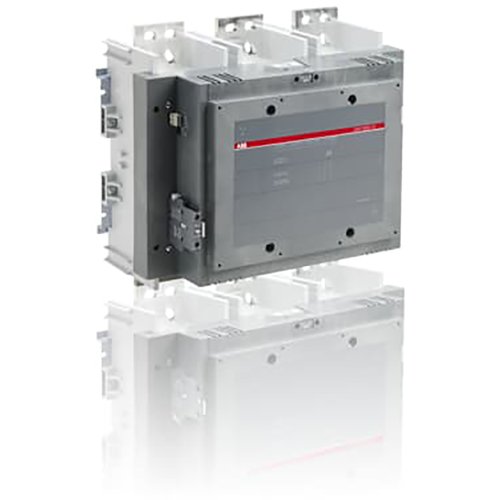

ABB Componenten Magneetschakelaar voor het schakelen van gelijkspanning Hulpcontact 1N
Artikelnummer: 20110443
Artikelnummer fabrikant: 1SFL677025R7011
EAN Code: 7320500408810
ABB Componenten, Magneetschakelaar / AF, GAF 1650-30-11 / 100-250V AC/DC, Magneetschakelaar voor het schakelen van gelijkspanning Hulpcontact 1N, Aansluitrail, 1000.000 - 1000.000, AC/DC
De GAF 1650-30-11 magneetschakelaar uit de AF-serie is ontworpen voor betrouwbaar schakelen van gelijkspanning in DC‑1-toepassingen. Hij wordt toegepast waar hoge DC-spanningen veilig onderbroken moeten worden: door alle drie de hoofdpolen in serie als één pool te configureren, schakelt hij tot 1000 VDC gecontroleerd en consistent. Standaard voorzien van hulpcontacten 1NO + 1NC voor signaal- of besturingsfuncties.De brede stuurspanningsrange van 100–250 V AC/DC biedt maximale flexibiliteit in paneelontwerp en modernisering, met minder varianten en eenvoudige integratie in bestaande besturingen. De AF-technologie helpt stabiel schakelen bij spanningsschommelingen, wat stilstand minimaliseert. Compacte opbouw en logische bedrading maken montage en service efficiënt, terwijl de robuuste constructie langdurige bedrijfszekerheid ondersteunt.
| Breedte | 438 |
| Hoogte | 392 |
| Diepte | 244 |
| Bedrijfsspanning bij DC | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 1 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Aansluitrail |
| Model | Magneetschakelaar / AF |
