ABB Componenten Magneetschakelaar voor het schakelen Van gelijkspanning Hulpcontact 0N
Artikelnummer: 20093530
Artikelnummer fabrikant: 1SBL419025R8711
EAN Code: 3471522113870

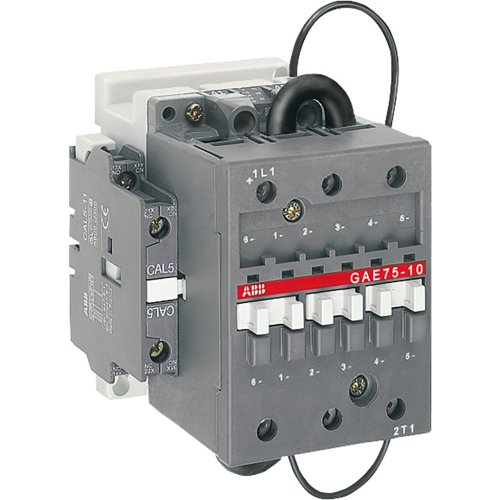

ABB Componenten, Magneetschakelaar / GA, GAE 75-10-11 125VDC, Magneetschakelaar voor het schakelen Van gelijkspanning Hulpcontact 0N
GAE 75-10-11 125VDC is een magneetschakelaar uit de GA-serie, ontwikkeld voor betrouwbaar schakelen van gelijkspanning in industriële toepassingen. Dankzij het bloktype ontwerp met seriegeschakelde stroompaden levert hij zekere uitschakeling, ook bij DC-belastingen met hogere L/R-tijdconstanten.De permanente-magneet boogbluskamers zorgen voor effectieve boogdoving, terwijl de gepolariseerde aansluitingen (1L1 + / 2T1 −) foutloze bekabeling ondersteunen. De DC-stuurspoel met dubbele wikkeling en fabrieksgemonteerd vertraagcontact minimaliseert inschakelstroom en houdt het verbruik laag tijdens bedrijf. Het zijgemonteerde CAL 5-11 hulpcontactblok (1NO/1NC) biedt directe signaal- en besturingsmogelijkheden. Beschikbaar met een breed assortiment accessoires voor eenvoudige uitbreiding en paneelintegratie, is dit een robuuste keuze voor DC-schakelkringen waar veiligheid, levensduur en consistent schakelen centraal staan.
| Type stuurspanning | MV |
| Nom. stuurspanning Us bij DC | 125.000 - 125.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 75 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / GA |
