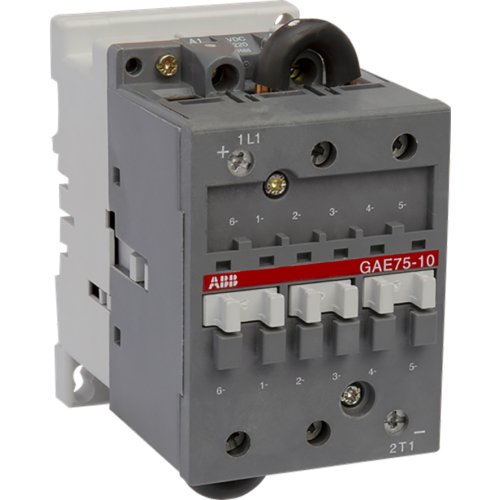

ABB Componenten Magneetschakelaar voor het schakelen Van gelijkspanning Hulpcontact 0N
Artikelnummer: 20093528
Artikelnummer fabrikant: 1SBL419025R8100
EAN Code: 3471522112811
ABB Componenten, Magneetschakelaar / GA, GAE 75-10-00 24VDC, Magneetschakelaar voor het schakelen Van gelijkspanning Hulpcontact 0N
GAE 75-10-00 24VDC is een magneetschakelaar uit de Magneetschakelaar / GA serie voor betrouwbaar schakelen van gelijkspanning in aandrijf-, energie- en DC-motorcircuits. Ideaal waar vonkblussing uitdagender is dan bij AC, met stabiele prestaties en een compacte blokbouw die snel in bestaande systemen past.De hoofdpolen zijn uitgerust met boogkamers met permanente magneten, specifiek geoptimaliseerd voor DC-onderbreking. Drie schakelpaden zijn in serie gezet via meegeleverde geïsoleerde verbindingen voor veilige uitschakeling. Het apparaat is enkelpolig en voorzien van duidelijke polariteitsmarkeringen 1L1 (+) en 2T1 (−) om foutieve aansluiting te voorkomen. Het DC-stuurcircuit gebruikt een dubbele spoel met af‑fabriek toegevoegd vertraagcontact voor een efficiënte “holding”-functie. Hulpcontactconfiguratie 0NO + 0NC. Uitbreidbaar met een breed assortiment accessoires. Voor de juiste selectie wordt uitgegaan van te onderbreken stroom, spanning en de L/R‑constante van het circuit.
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 1 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 75 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 100 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / GA |
