ABB Componenten Magneetschakelaar voor dc schakelen Van gelijkspanning Voor capacitiev
Artikelnummer: 20093508
Artikelnummer fabrikant: 1SBL411025R8411
EAN Code: 3471522100849

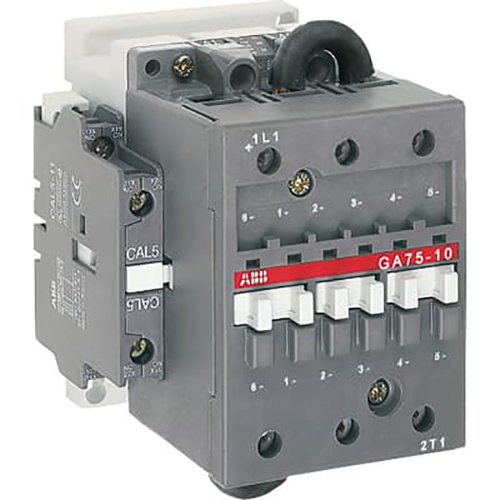

ABB Componenten, Magneetschakelaar / GA, GA 75-10-11 110V/50HZ 110..120V/60H, Magneetschakelaar voor dc schakelen Van gelijkspanning Voor capacitiev
GA 75-10-11 110V/50HZ 110..120V/60HZ is een magneetschakelaar voor het betrouwbaar schakelen van gelijkspanning, ook bij capacitieve belastingen. Dankzij blokbouw en DC-geoptimaliseerde boogdoving zorgt hij voor veilige onderbreking waar DC-schakelen normaal uitdagend is.De hoofdpolen zijn voorzien van boogkamers met permanente magneten; drie schakelpaden staan in serie via meegeleverde geïsoleerde verbindingen voor stabiele DC-afschakeling. Het “single‑pole” ontwerp met duidelijke polariteitsmarkering (1L1 + en 2T1 −) verkleint de kans op foutieve aansluiting en versnelt inbedrijfname.Standaard is een zijgemonteerd 1 CAL 5‑11 hulpcontactblok aanwezig voor besturings- en signaalfuncties. De stuurkring werkt op wisselstroom met een gelamineerd magneetcircuit voor stille, efficiënte aansturing. Een breed assortiment accessoires maakt eenvoudige uitbreiding mogelijk.
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 110.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 120.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 1 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 75 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / GA |
