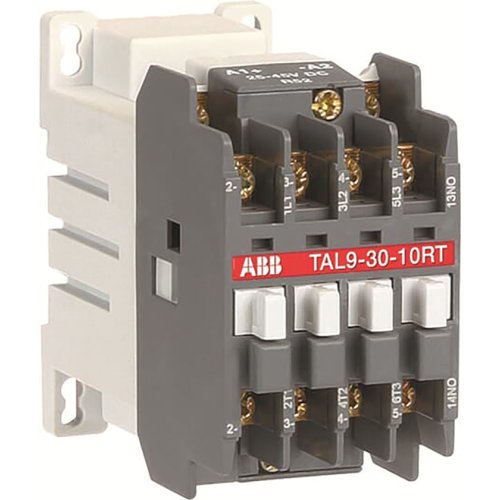

ABB Componenten Magneetschakelaar (T)AL-series TAL9-30-10RT 17-32V DC
Artikelnummer: 20092845
Artikelnummer fabrikant: 1SBL143060R5110
EAN Code: 3471522362117
ABB Componenten, Magneetschakelaar / A, TAL9-30-10RT 17-32V DC, Magneetschakelaar (T)AL-series TAL9-30-10RT 17-32V DC, 690.000 - 690.000, 690.000 - 690.000, DC
TAL9-30-10RT 17-32V DC is een magneetschakelaar uit de Magneetschakelaar / A-serie voor het schakelen en sturen van 3-fase motoren en andere vermogenskringen tot 690 V AC of 220 V DC. Ook geschikt voor toepassingen zoals scheiding, condensatorschakeling en verlichting. De 1-stack, 3-polige blokbouw met geïntegreerd hulpcontact levert betrouwbare prestaties in compacte behuizing.De TAL..RT-uitvoering met ringoogklemmen biedt trillingsvaste, zekere aansluitingen en snelle montage. De energiezuinige DC-spoel (17–32 V) met groot spanningsbereik vermindert warmteontwikkeling en verbruikt minder energie; let op de polariteit A1+ en A2-. Uitbreiden gaat eenvoudig via front- en zijdelings aan te bouwen hulpcontactblokken, aangevuld met een breed assortiment accessoires. Het resultaat: flexibele integratie in motorstarters en vermogensbesturingen, hoge bedrijfszekerheid en consistente schakelkracht in uiteenlopende industriële omgevingen.
| Breedte | 44 |
| Hoogte | 78 |
| Diepte | 97 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 17.000 - 32.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 25 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Nom. vermogen NEMA | 3,729 kW |
| Model | Magneetschakelaar / A |
