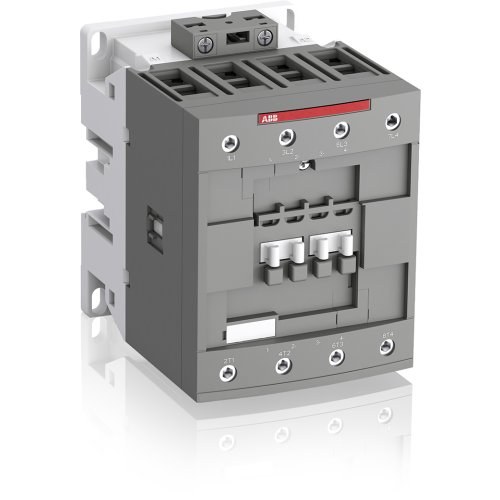

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093468
Artikelnummer fabrikant: 1SBL397261R1300
EAN Code: 3471523025431
ABB Componenten, Magneetschakelaar / AF ZB, AF80B-40-00-13, Magneetschakelaar Rail versie, 125,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF80B-40-00-13 is een Magneetschakelaar / AF ZB railversie voor het betrouwbaar schakelen en besturen van motoren en vermogenskringen in besturingspanelen. De 4-polige uitvoering met schroefaansluitingen dekt toepassingen tot 1000 V IEC of 600 UL, stuurt motoren tot 37 kW/400 V AC (AC-3) en schakelt vermogenskringen tot 125 A (AC-1) of 105 A UL general use.Dankzij AF-technologie biedt deze magneetschakelaar een brede stuurspanningsrange van 100–250 V, 50/60 Hz en DC. Dat vangt spanningsschommelingen op, vermindert energieverbruik in de kast en borgt duidelijke schakelmomenten bij instabiele netten. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en houdt het geheel compact. De blokopbouw laat snelle uitbreiding toe met hulpcontactblokken en bijpassende accessoires. De railversie versnelt montage en zorgt voor overzichtelijke bekabeling, terwijl de robuuste aansluitklemmen consistentie en bedrijfszekerheid ondersteunen.
| Breedte | 90 |
| Hoogte | 125,5 |
| Diepte | 116 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 80 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
