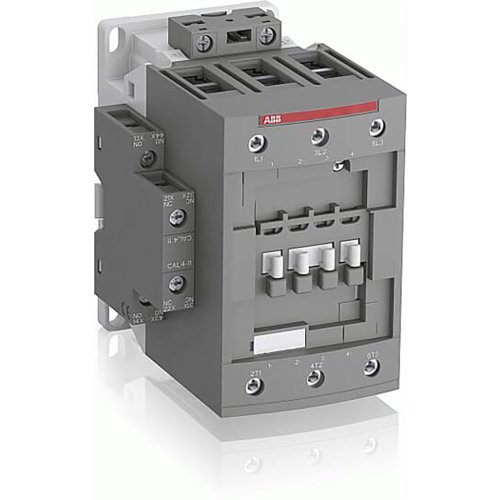

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093459
Artikelnummer fabrikant: 1SBL397061R1411
EAN Code: 3471523025400
ABB Componenten, Magneetschakelaar / AF ZB, AF80B-30-11-14, Magneetschakelaar Rail versie, 125,5, Schroefaansluiting, 690.000 - 1000.000, 690.000 - 1000.000, AC/DC
De AF80B-30-11-14 is een magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontwikkeld voor betrouwbaar schakelen en het aansturen van motoren tot 37 kW (AC-3, 400 V) en vermogenskringen tot 125 A (AC-1). Deze railversie met voorgemonteerde hulpcontacten en schroefaansluitingen maakt snelle, nette paneelbouw mogelijk.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange (250–500 V AC/DC), vangt hij grote spanningsvariaties op en blijft hij betrouwbaar presteren in onstabiele netten. De ingebouwde overspanningsbeveiliging elimineert externe componenten en bespaart ruimte, terwijl het energieverbruik in de kast daalt.De blokopbouw is compact en eenvoudig uit te breiden met hulpcontactblokken en accessoires, zodat hij naadloos meegroeit met de toepassing. AF80B-30-11-14 combineert hoge schakelpresentaties met maximale bedrijfszekerheid in veeleisende omgevingen.
| Breedte | 70 |
| Hoogte | 125,5 |
| Diepte | 116 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 80 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF ZB |
