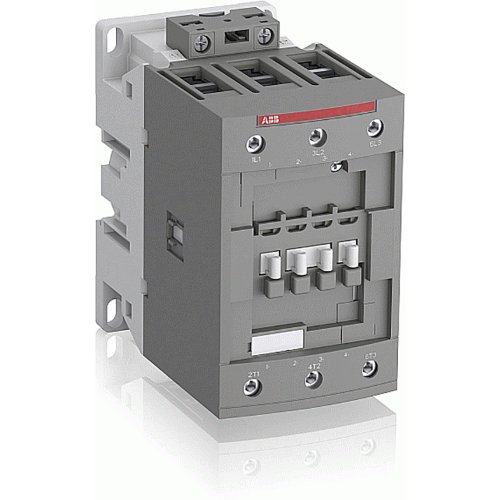

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093458
Artikelnummer fabrikant: 1SBL397061R1400
EAN Code: 3471523025394
ABB Componenten, Magneetschakelaar / AF ZB, AF80B-30-00-14, Magneetschakelaar Rail versie, 125,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF80B-30-00-14 is een 3-polige magneetschakelaar Rail versie voor het betrouwbaar schakelen en aansturen van motoren en vermogenskringen in besturingskasten en railtoepassingen. Hij bedient motoren tot 37 kW bij 400 V AC (AC-3) en schakelt vermogenskringen tot 125 A (AC-1), met schroefaansluitingen voor snelle, zekere bekabeling.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange van 250–500 V, 50/60 Hz én DC. Dit vangt grote spanningsschommelingen op, zorgt voor duidelijke schakelmomenten in instabiele netten en verlaagt het energieverbruik in de kast. Geïntegreerde overspanningsbeveiliging elimineert extra componenten, wat ruimte bespaart en de opbouw vereenvoudigt.De blokbouw van de Magneetschakelaar / AF ZB maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, zodat configuraties snel zijn aan te passen. Compact, robuust en toekomstvast: een betrouwbare keuze voor krachtige motorsturing en efficiënte paneelbouw zonder verrassingen.
| Breedte | 70 |
| Hoogte | 125,5 |
| Diepte | 116 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 80 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF ZB |
