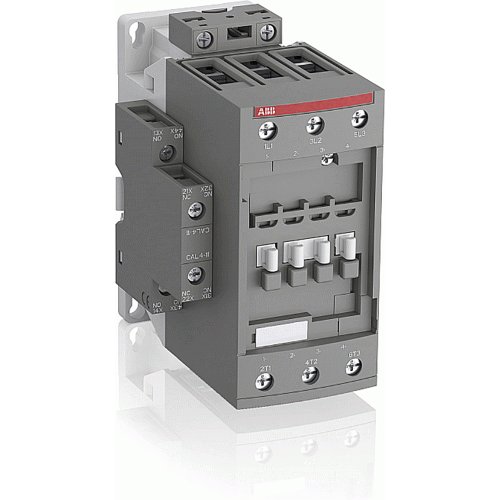

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093437
Artikelnummer fabrikant: 1SBL387061R1411
EAN Code: 3471523025325
ABB Componenten, Magneetschakelaar / AF ZB, AF65B-30-11-14, Magneetschakelaar Rail versie, 125,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF65B-30-11-14 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF ZB-serie, ontworpen voor betrouwbare motorbesturing en vermogensschakeling. Hij schakelt motoren tot 30 kW bij 400 V (AC-3) en vermogenskringen tot 105 A (AC-1), met voorgemonteerde hulpcontacten en schroefaansluitingen voor snelle, zekere bekabeling. Deze Rail-versie voelt zich thuis in omgevingen met fluctuerende netten en hoge beschikbaarheidseisen.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange van 250–500 V, 50/60 Hz én DC. Dat compenseert spanningsvariaties, verlaagt het energieverbruik in de schakelkast en garandeert duidelijke schakelingen, zelfs bij storingen. Geïntegreerde overspanningsbeveiliging bespaart ruimte en extra componenten. Het blokontwerp maakt uitbreiden eenvoudig met hulpcontactblokken en accessoires, waardoor één compacte oplossing volstaat voor uiteenlopende toepassingen en het aantal varianten in voorraad daalt.
| Breedte | 55 |
| Hoogte | 125,5 |
| Diepte | 111 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 65 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 105 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
