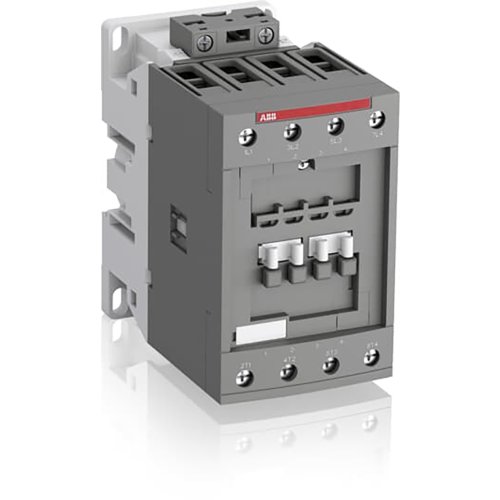

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093404
Artikelnummer fabrikant: 1SBL367261R1300
EAN Code: 3471523025066
ABB Componenten, Magneetschakelaar / AF ZB, AF52B-40-00-13, Magneetschakelaar Rail versie, 125,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF52B-40-00-13 is een 4-polige magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontworpen voor het schakelen en besturen van motoren tot 22 kW bij 400 V (AC-3) en voor vermogenskringen tot 100 A (AC-1) of 80 A UL general use. Deze railversie biedt een compacte oplossing voor paneelopbouw met betrouwbare schroefaansluitingen.Dankzij AF‑technologie beschikt het apparaat over een brede stuurspanningsrange van 100–250 V, zowel 50/60 Hz als DC. Dit vangt grote spanningsvariaties op, verlaagt het energieverbruik in de besturingskast en zorgt voor zeker schakelen in minder stabiele netten. Geïntegreerde overspanningsbeveiliging elimineert losse dempers en bespaart ruimte. De blokbouw maakt het eenvoudig om hulpcontactblokken en accessoires toe te voegen, wat configuratie en service versnelt en de flexibiliteit van het systeem vergroot.
| Breedte | 70 |
| Hoogte | 125,5 |
| Diepte | 113 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 53 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 100 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
