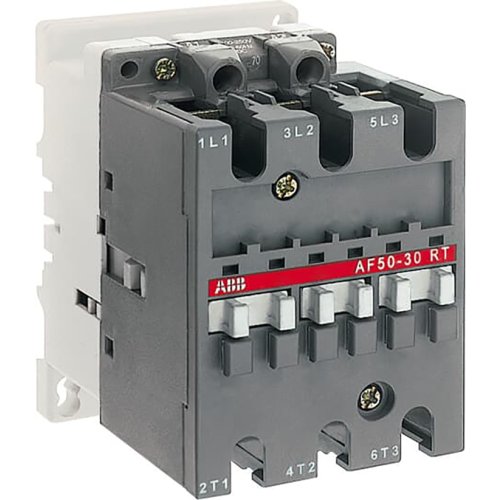

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093368
Artikelnummer fabrikant: 1SBL357010R6900
EAN Code: 3471522245199
ABB Componenten, Magneetschakelaar / AF, AF50-30-00RT 48-130V 50Hz / 48-130V, Magneetschakelaar Rail versie, Kabelklem, MV
De AF50-30-00RT is een Magneetschakelaar Rail versie uit de AF-serie voor het schakelen en aansturen van 3‑fasemotoren en vermogenskringen tot 690 V AC en 220 V DC. Ook inzetbaar voor bypass-toepassingen, condensatorschakeling, verlichting en DC-kringen. De 3-polige blokopbouw biedt een solide basis met uitbreidbare hulpcontactblokken aan voor- of zijkant en een brede keuze aan accessoires.Dankzij de elektronische spoelinterface accepteert de AF50-30-00RT een breed aanstuurspanningsbereik op AC 50/60 Hz of DC, wat spanningsvariaties en internationale spanningsniveaus eenvoudig opvangt. Voordelen zijn een lager energieverbruik, duidelijke in- en uitschakelmomenten en stille werking. De schakelaar blijft betrouwbaar bij spanningsonderbrekingen of dips in de stuurkring (korte onderbrekingen ≤ 20 ms), wat procescontinuïteit ondersteunt. De combinatie van flexibiliteit, robuustheid en uitbreidbaarheid maakt deze AF50-oplossing een toekomstzekere keuze.
| Type stuurspanning | MV |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 50 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 100 A |
| Aansluitwijze hoofdstroomcircuit | Kabelklem |
| Model | Magneetschakelaar / AF |
