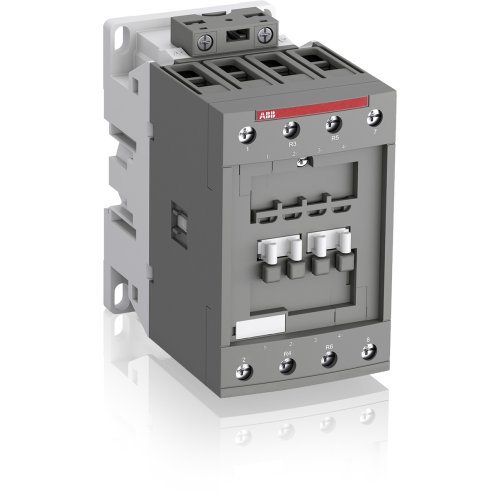

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093356
Artikelnummer fabrikant: 1SBL347561R1200
EAN Code: 3471523024939
ABB Componenten, Magneetschakelaar / AF ZB, AF40B-22-00-12, Magneetschakelaar Rail versie, 125,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF40B-22-00-12 is een magneetschakelaar railversie uit de serie Magneetschakelaar / AF ZB voor het schakelen van vermogenskringen en het aansturen van motoren. Hij beheerst motoren tot 18,5 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 70 A (AC-1) of 60 A UL general use, met schroefaansluitingen voor snelle, zekere bekabeling.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange van 48–130 V, 50/60 Hz én DC. Dit vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de besturingskast en zorgt voor betrouwbaar schakelen op instabiele netten. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en houdt de oplossing compact. Het blokontwerp laat zich eenvoudig uitbreiden met hulpcontactblokken en accessoires. De railversie versnelt montage en geeft flexibiliteit voor zowel retrofit als nieuwbouw, met een nette, onderhoudsvriendelijke paneelopbouw.
| Breedte | 70 |
| Hoogte | 125,5 |
| Diepte | 113 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 40 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 70 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
