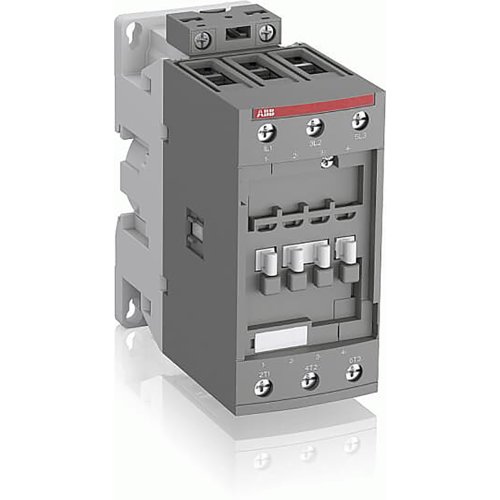

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093338
Artikelnummer fabrikant: 1SBL347061R1300
EAN Code: 3471523024809
ABB Componenten, Magneetschakelaar / AF ZB, AF40B-30-00-13, Magneetschakelaar Rail versie, 125,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF40B-30-00-13 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie, ontworpen voor het schakelen en starten van motoren en vermogenskringen. Hij stuurt motoren tot 18,5 kW bij 400 V AC (AC-3) en schakelt vermogenskringen tot 70 A (AC-1), met schroefaansluitingen voor zekere bekabeling. De railversie past naadloos in compacte besturingspanelen en railtoepassingen.Dankzij AF-technologie beschikt de schakelaar over een extra brede stuurspanningsrange van 100–250 V (50/60 Hz en DC). Dat maakt hem ongevoelig voor spanningsschommelingen, verlaagt het energieverbruik in de kast en garandeert betrouwbare schakelingen, ook in instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokontwerp is modulair uit te breiden met hulpcontactblokken en accessoires, zodat functionaliteit snel is aan te passen aan projectvereisten.
| Breedte | 55 |
| Hoogte | 125,5 |
| Diepte | 111 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 40 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 70 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AF ZB |
