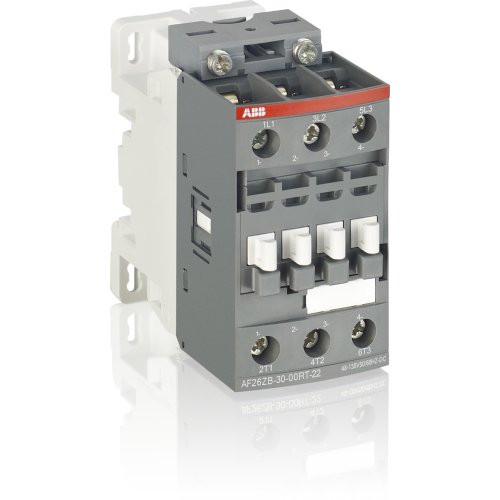

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093219
Artikelnummer fabrikant: 1SBL277060R1400
EAN Code: 3471523126442
ABB Componenten, Magneetschakelaar / AF ZB, AF30B-30-00RT-14, Magneetschakelaar Rail versie, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF30B-30-00RT-14 is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontworpen voor het schakelen en starten van motoren tot 15 kW bij 400 V AC (AC-3) en voor vermogenskringen tot 50 A (AC-1). De railversie maakt compacte paneelopbouw mogelijk, met ringoog-aansluitingen voor zekere, trilbestendige verbindingen.Dankzij AF-technologie biedt dit model een brede stuurspanningsrange van 250–500 V AC/DC, waardoor het spanningsvariaties moeiteloos opvangt, het energieverbruik in de kast verlaagt en betrouwbaar blijft in instabiele netwerken. Geïntegreerde overspanningsbeveiliging elimineert losse dempers en bespaart ruimte. De blokopbouw laat snelle uitbreiding toe met hulpcontactblokken en een breed assortiment accessoires, zodat functionaliteit eenvoudig is aan te passen aan de toepassing. Zo combineert AF30B-30-00RT-14 krachtige prestaties met zekerheid, flexibiliteit en efficiënte inbouw.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 15 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 32 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 50 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Model | Magneetschakelaar / AF ZB |
