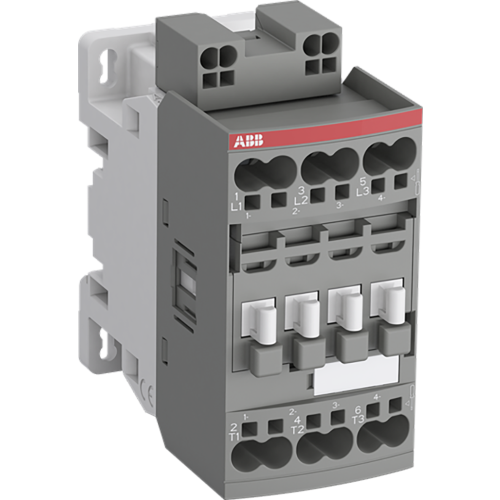

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093205
Artikelnummer fabrikant: 1SBL276063R2200
EAN Code: 3471523010093
ABB Componenten, Magneetschakelaar / AF ZB, AF30ZB-30-00K-22, Magneetschakelaar Rail versie, 92,3, Veerklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF30ZB-30-00K-22 uit de serie Magneetschakelaar / AF ZB is een 3-polige railversie voor het betrouwbaar schakelen en sturen van elektromotoren en vermogenskringen. Hij dekt motortoepassingen tot 15 kW/400 V AC (AC-3) en algemene vermogensschakelingen tot 45 A (AC-1), met conformiteit tot 690 V IEC en 600 UL. Ideaal voor veeleisende omgevingen waar stabiele aansturing cruciaal is.Dankzij AF‑technologie biedt deze magneetschakelaar een brede stuurspanningsrange van 48–130 V, 50/60 Hz en DC, vangt grote spanningsvariaties op en verlaagt het energieverbruik in de schakelkast. Geïntegreerde overspanningsbeveiliging bespaart ruimte en extra componenten. Push‑in veerklemmen versnellen bekabeling en zorgen voor een trillingbestendige, foutarme aansluiting. Het blokontwerp maakt uitbreiding eenvoudig met hulpcontactblokken en toebehoren, zodat de oplossing snel is aan te passen aan projectvereisten en railtoepassingen.
| Breedte | 45 |
| Hoogte | 92,3 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 15 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 32 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 50 A |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Model | Magneetschakelaar / AF ZB |
