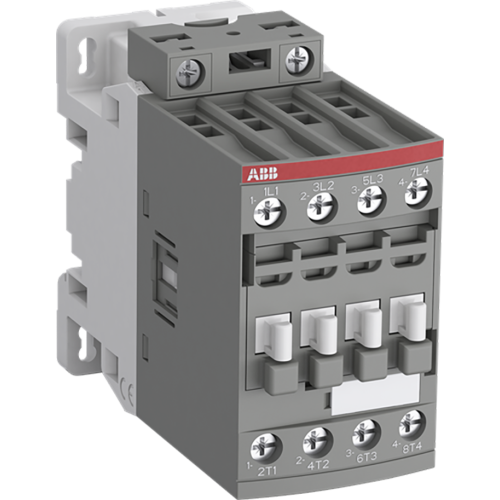

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093172
Artikelnummer fabrikant: 1SBL237561R1400
EAN Code: 3471523123342
ABB Componenten, Magneetschakelaar / AF ZB, AF26B-22-00-14, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF26B-22-00-14 is een compacte magneetschakelaar (railversie) voor betrouwbare schakeling van motoren en vermogenskringen. Hij is geschikt voor aandrijvingen tot 11 kW bij 400 V (AC-3) en algemene vermogensschakeling tot 45 A (AC-1), met 4 polen en schroefaansluitingen voor snelle, zekere bedrading.Dankzij AF‑technologie werkt hij stabiel binnen een breed stuurspanningsbereik van 250–500 V AC/DC, compenseert hij sterke netspanningsschommelingen en verlaagt hij het energieverbruik in de besturingskast. Geïntegreerde overspanningsbeveiliging bespaart ruimte en extra componenten. De blokbouw van de AF26B maakt uitbreiding eenvoudig met hulpcontactblokken en toebehoren, zodat hij flexibel meegroeit met de toepassing. Geschikt voor 690 V IEC of 600 V UL, levert hij consistente prestaties in veeleisende netomgevingen en versnelt hij paneelbouw door de praktische railuitvoering.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 101 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 22 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
