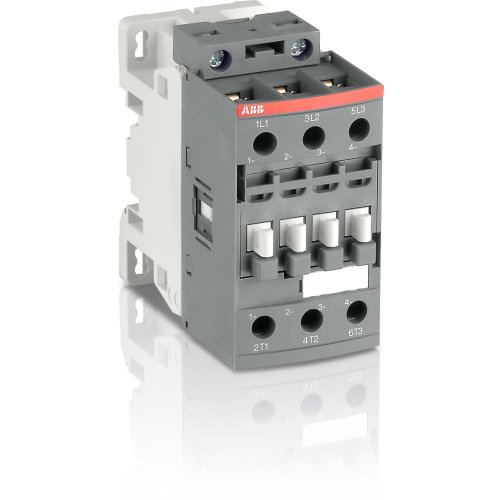

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093155
Artikelnummer fabrikant: 1SBL237061R1400
EAN Code: 3471523122444
ABB Componenten, Magneetschakelaar / AF ZB, AF26B-30-00-14, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF26B-30-00-14 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie voor het schakelen en aansturen van driefasenmotoren en vermogenskringen tot 11 kW/400 V (AC-3) of 45 A (AC-1). De Rail-versie met schroefklemmen zorgt voor snelle montage en een compacte opbouw in de schakelkast.Dankzij AF-technologie werkt de stuurspoel betrouwbaar binnen 250–500 V AC/DC, compenseert ze grote spanningsschommelingen, verlaagt ze het energieverbruik in het paneel en blijft de werking zeker in onstabiele netten. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig. Het modulaire blokontwerp laat eenvoudige uitbreiding met hulpcontactblokken en accessoires toe. Gecertificeerd volgens 690 V IEC en 600 V UL, en geschikt voor 15 hp/480 V (UL) toepassingen. Zo biedt AF26B-30-00-14 een robuuste, flexibele oplossing met hoge bedrijfszekerheid en minimale inbouwtijd.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 26 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 7,457 kW |
| Model | Magneetschakelaar / AF ZB |
