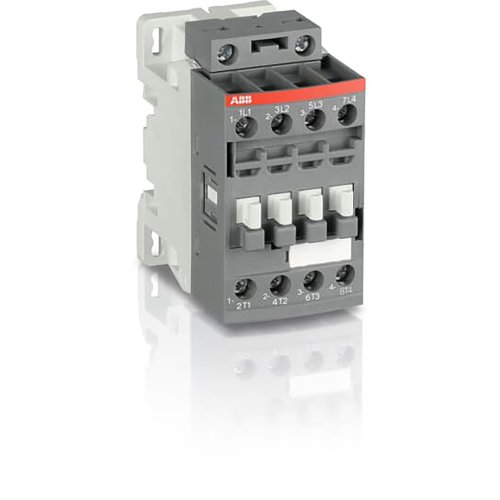

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20093065
Artikelnummer fabrikant: 1SBL177261R1400
EAN Code: 3471523122840
ABB Componenten, Magneetschakelaar / AF ZB, AF16B-40-00-14, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF16B-40-00-14 is een 4-polige magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontwikkeld als rail-uitvoering voor betrouwbare motor- en vermogensschakelingen. Hij schakelt motoren tot 7,5 kW bij 400 V (AC-3) en vermogenskringen tot 30 A (AC-1) of 30 A UL General Use, met schroefaansluitingen voor snelle, zekere montage.Dankzij AF‑technologie biedt hij een extra brede stuurspanningsrange van 250–500 V, 50/60 Hz én DC. Dit vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de kast en zorgt voor duidelijke schakelingen in instabiele netten, zoals bij railtoepassingen. Ingebouwde overspanningsbeveiliging maakt externe dempers overbodig en houdt het geheel compact.De blokopbouw ondersteunt eenvoudige uitbreiding met hulpcontactblokken en een breed assortiment accessoires, zodat aanpassingen en onderhoud efficiënt blijven. Met IEC 690 V of UL 600 V conformiteit vormt AF16B-40-00-14 een robuuste, toekomstbestendige keuze voor professionele besturingspanelen.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
