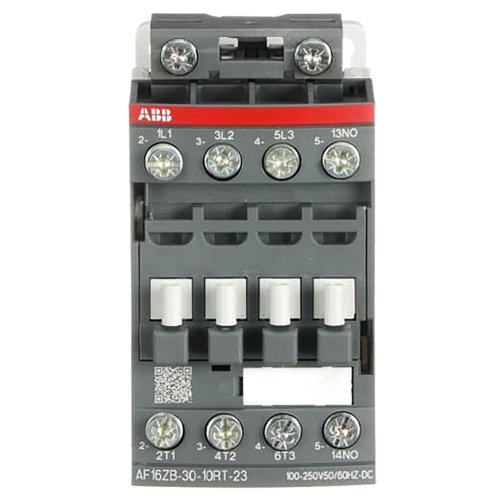

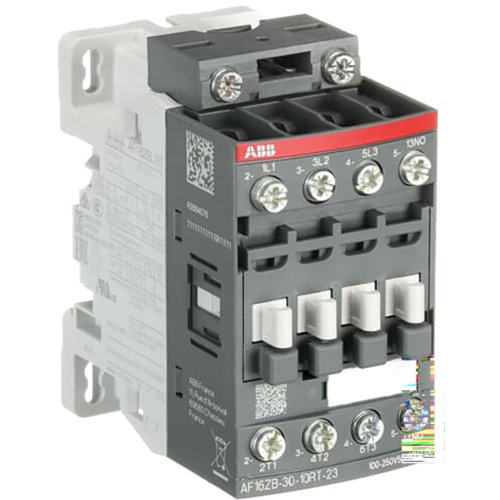

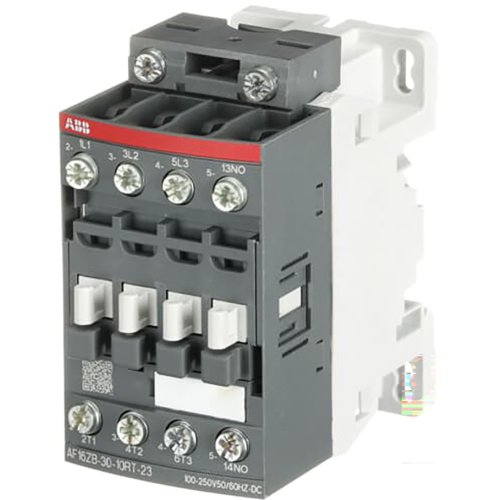

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20092985
Artikelnummer fabrikant: 1SBL176060R2310
EAN Code: 3471523128231
ABB Componenten, Magneetschakelaar / AF ZB, AF16ZB-30-10RT-23, Magneetschakelaar Rail versie, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF16ZB-30-10RT-23 is een magneetschakelaar railversie uit de Magneetschakelaar / AF ZB serie voor betrouwbaar schakelen en starten van motoren tot 7,5 kW/400 V (AC-3) en voor het schakelen van vermogenskringen tot 30 A. Het 3-polige ontwerp met 1 ingebouwd hulpcontact en ringoogklemmen zorgt voor zekere, trillingbestendige aansluitingen in kasten en railtoepassingen waar continuïteit telt.Dankzij AF‑technologie biedt de spoel een brede aanstuurbereik van 100–250 V AC/DC (50/60 Hz), waardoor grote spanningsschommelingen worden opgevangen, het paneelverbruik daalt en schakelingen betrouwbaar blijven op instabiele netten. Geïntegreerde overspanningsbeveiliging maakt externe dempers overbodig en bespaart ruimte. Het modulaire blokontwerp is eenvoudig uit te breiden met hulpcontactblokken en accessoires, wat configuratietijd verkort en service vereenvoudigt. Compact, efficiënt en klaar voor veeleisende omgevingen.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Overig |
| Model | Magneetschakelaar / AF ZB |
