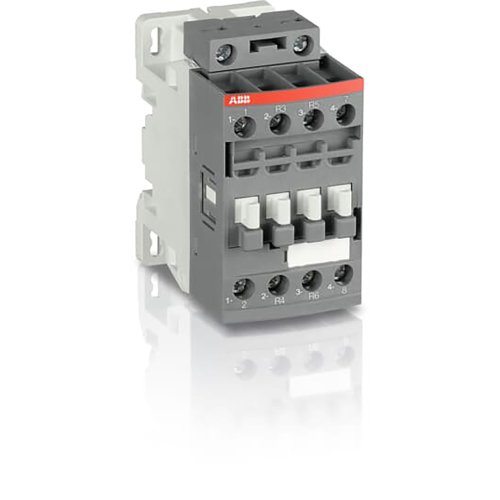

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20092843
Artikelnummer fabrikant: 1SBL137561R1400
EAN Code: 3471523123144
ABB Componenten, Magneetschakelaar / AF ZB, AF09B-22-00-14, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF09B-22-00-14 is een compacte magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontworpen voor railmontage. Hij schakelt motoren tot 4 kW bij 400 V AC (AC-3) en voedingen tot 25 A (AC-1) of 25 A UL general use. De 4-polige uitvoering met schroefaansluitingen biedt betrouwbare motor- en vermogensschakeling tot 690 V IEC / 600 V UL in uiteenlopende toepassingen.Dankzij AF‑technologie werkt de schakelaar binnen een breed stuurspanningsbereik van 250–500 V, 50/60 Hz en DC. Dat vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de kast en zorgt voor zekere werking in instabiele netten. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. Het blokdesign maakt snelle uitbreiding mogelijk met hulpcontactblokken en accessoires, zodat besturing en signalering eenvoudig zijn aan te passen aan de toepassing.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 25 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
