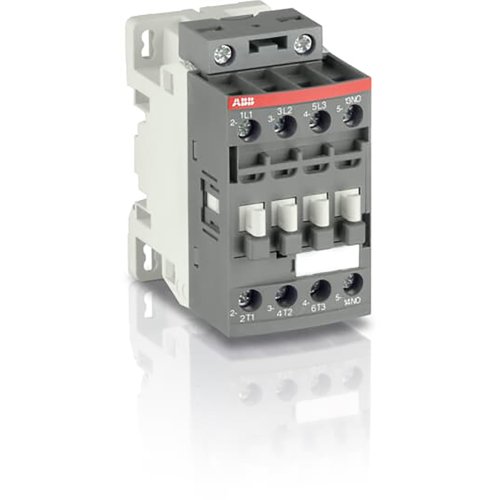

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20092818
Artikelnummer fabrikant: 1SBL137061R1401
EAN Code: 3471523121942
ABB Componenten, Magneetschakelaar / AF ZB, AF09B-30-01-14, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF09B-30-01-14 is een compacte magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontworpen voor betrouwbare motorsturing en het schakelen van vermogenskringen. De railversie met schroefaansluitingen laat zich snel op DIN-rail monteren en is inzetbaar voor motoren tot 4 kW (AC-3, 400 V) en algemene belasting tot 25 A. Een geïntegreerd hulpcontact maakt eenvoudige signaal- of besturingskoppelingen mogelijk.Dankzij AF‑technologie biedt dit model een extra brede stuurspanningsrange (250–500 V, 50/60 Hz en DC) die spanningsvariaties opvangt, het energieverbruik in het paneel verlaagt en consistente schakelingen levert in instabiele netwerken. Geïntegreerde overspanningsbeveiliging bespaart ruimte en componenten. De blokopbouw maakt uitbreiden met hulpcontactblokken en accessoires eenvoudig, zodat het toestel moeiteloos meegroeit met de toepassing. Robuust, efficiënt en klaar voor een nette, betrouwbare paneelopbouw.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 25 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / AF ZB |
