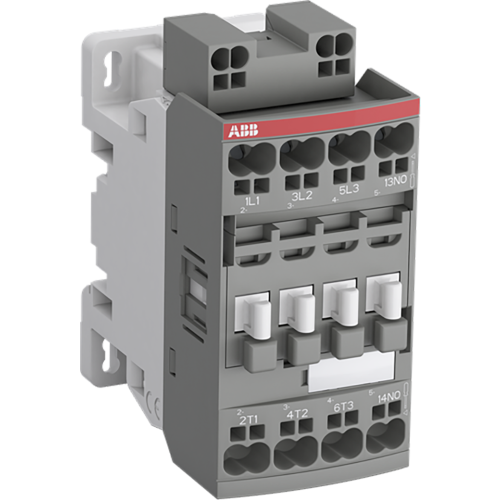

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20092763
Artikelnummer fabrikant: 1SBL136063R2301
EAN Code: 3471523008670
ABB Componenten, Magneetschakelaar / AF ZB, AF09ZB-30-01K-23, Magneetschakelaar Rail versie, 92,3, Veerklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF09ZB-30-01K-23 is een Magneetschakelaar / AF ZB railversie voor het schakelen en beschermen van motoren en vermogenskringen. Hij bedient motoren tot 4 kW bij 400 V AC (AC-3) of 5 hp bij 480 V UL en schakelt vermogenskringen tot 25 A (AC-1). Met 3 polen, een ingebouwd hulpcontact en push-in veerklemmen is snelle, betrouwbare montage in paneelbouwen eenvoudig.Dankzij AF‑technologie biedt deze magneetschakelaar een brede stuurspanningsrange van 100–250 V (50/60 Hz en DC), waardoor spanningsschommelingen moeiteloos worden opgevangen, het energieverbruik in de kast daalt en de werking stabiel blijft in instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokontwerp laat zich eenvoudig uitbreiden met hulpcontactblokken en accessoires, terwijl de IEC 690 V/UL 600 V classificatie zekerheid biedt in uiteenlopende toepassingen.
| Breedte | 45 |
| Hoogte | 92,3 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 25 A |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / AF ZB |
