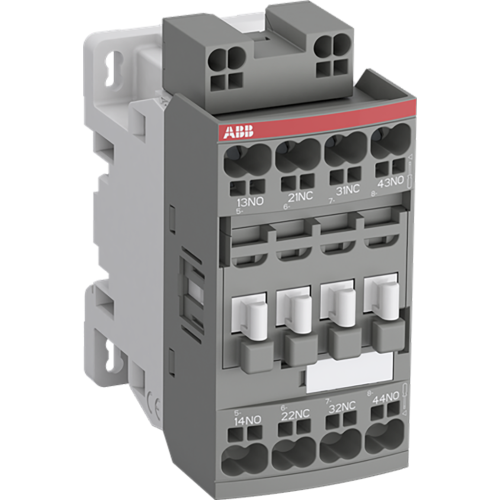

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20092672
Artikelnummer fabrikant: 1SBH137063R1431
EAN Code: 3471523009806
ABB Componenten, Magneetschakelaar / NF ZB, NFB31EK-14, Magneetschakelaar Rail versie, DIN-rail/schroef, 92,3, AC, Steekklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
De NFB31EK-14 uit de serie Magneetschakelaar / NF ZB is ontwikkeld voor hulpschakel- en besturingscircuits in spoorvoertuigen, met veilige inzet in passagiers- en bestuurderscabines, ook bij frequente tunnel- en ondergrondse trajecten. De compacte bouw en zij-aan-zij montage besparen tot 15% paneelbreedte en bieden betrouwbare werking van -40 °C tot +70 °C.Voor snelle, foutarme bekabeling beschikt het toestel over Push-in veerklemmen: één druk volstaat voor een vaste verbinding. De elektronische spoel accepteert sinusvormige AC 50/60 Hz binnen het Uc-min/max-bereik en verlaagt het energieverbruik; de lichtere uitvoering helpt bovendien het totaalgewicht te reduceren. Mechanisch gekoppelde hulpcontacten volgens IEC 60947-5-1 Annex L verhogen de veiligheid, terwijl extra hulpcontactblokken frontaal of zijdelings kunnen worden toegevoegd.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 92,3 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Steekklemaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 3 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / NF ZB |
