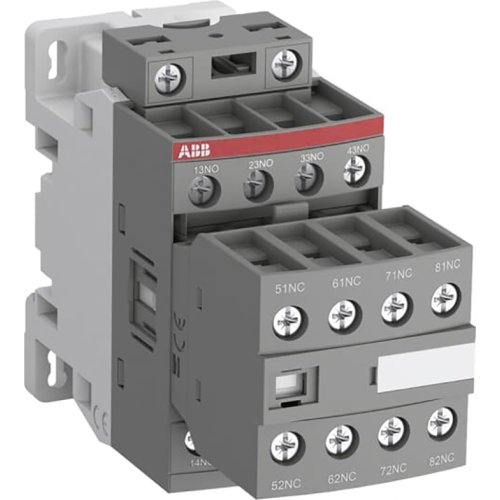

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20092669
Artikelnummer fabrikant: 1SBH137061R1462
EAN Code: 3471523105249
ABB Componenten, Magneetschakelaar / NF ZB, NFB62E-14, Magneetschakelaar Rail versie, DIN-rail/schroef, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
De NFB62E-14 is een magneetschakelaar uit de Magneetschakelaar / NF ZB serie voor hulpen stuurcircuits in railtoepassingen. Hij is geschikt voor montage in passagiers- en bestuurderscabines, ook bij frequente tunnel- en ondergrondse trajecten. Dankzij het compacte ontwerp en zij-aan-zij montage past hij moeiteloos in krappe schakelkasten en blijft hij betrouwbaar presteren van -40 °C tot +70 °C.Belangrijke pluspunten: schroefaansluitingen met standaard adereindhulzen voor snelle, zekere bedrading. Tot 15% minder paneelbreedte nodig en een lichter ontwerp dat het energieverbruik van het materieel verlaagt, met 68% lagere spoelopname in bedrijf. Voldoet aan IEC 60947-5-1 en aan schok- en trillingsbestendigheid volgens IEC 61373 cat. 1, klasse B. Brand- en rookgedrag conform EN 45545-2 (HL2/HL3). Met elektronische spoelinterface voor AC 50/60 Hz, mechanisch gekoppelde hulpkontakten (Annex L) en een ruime keuze aan front- en zijdelings te monteren hulpcontactblokken.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 6 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / NF ZB |
