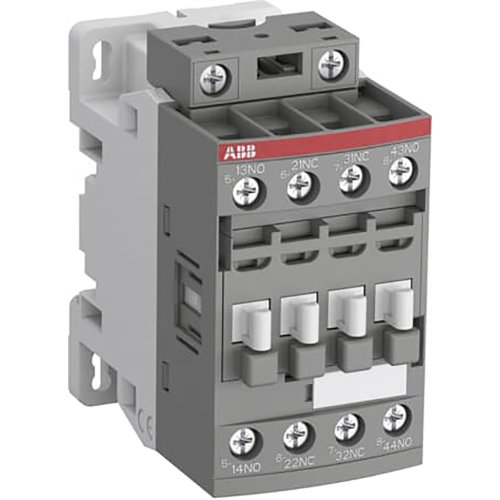

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20092665
Artikelnummer fabrikant: 1SBH137061R1422
EAN Code: 3471523104945
ABB Componenten, Magneetschakelaar / NF ZB, NFB22E-14, Magneetschakelaar Rail versie, DIN-rail/schroef, AC, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, 6.000 - 6.000, AC/DC
NFB22E-14 is een magneetschakelaar uit de serie Magneetschakelaar / NF ZB voor hulpschakel- en stuurstromen in spoorwegtoepassingen. Geschikt voor montage in passagiers- en bestuurderscabines, ook bij frequent gebruik in tunnels of ondergronds. De compacte bouw en zij-aan-zij montage maken efficiënte paneelindeling mogelijk.Belangrijke voordelen: schroefklemmen met adereindhulzen voor veilige bekabeling, 15% minder breedte zonder tussenruimte en inzetbaar van -40 °C tot +70 °C. Voldoet aan IEC 60947-5-1 en aan schok- en trillingsbestendigheid volgens IEC 61373 cat. 1, class B. Brand- en rookgedrag conform EN 45545-2 (HL2/HL3) voor groepsmontage. Verlaagt energievraag in treinen dankzij lichter ontwerp en 68% lagere spoelopname tijdens bedrijf. Elektronische spoelinterface accepteert sinusoïdale AC 50/60 Hz binnen Ucmin–Ucmax. Mechanisch gekoppelde hulpcontacten volgens Annex L en een ruime keuze aan front- en zij-monteerbare hulpcontactblokken.
| Breedte | 45 |
| Montagewijze | DIN-rail/schroef |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij DC | 6.000 - 6.000 |
| Aansluitwijze hulpstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Met LED indicatie | Nee |
| Nom. (meet)schakelstroom | 4 |
| Handbediening | Nee |
| Spanningstype van de bedrijfsspanning | AC |
| Nom. bedrijfsstroom | 3 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie, 400 V | 3 A |
| Aantal hulpcontacten als verbreekcontact, vertraagd schakelend | 0 |
| Aantal hulpcontacten als maakcontact, voorlopend | 0 |
| Interface | Nee |
| Model | Magneetschakelaar / NF ZB |
