ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110386
Artikelnummer fabrikant: 1SFL607263R1322
EAN Code: 7320500510926

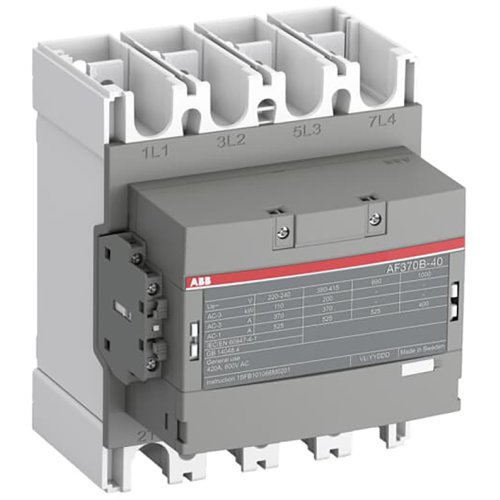

ABB Componenten, Magneetschakelaar / AF ZB, AF370B-40-22-13, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF370B-40-22-13 is een krachtige magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontworpen voor betrouwbare motorbesturing en schakeltoepassingen in veeleisende omgevingen. Als railversie is hij ideaal voor compacte paneelopbouw, met controle over motoren tot 200 kW/400 V (AC-3) en het schakelen van vermogenskringen tot 525 A (AC-1) of 420 A UL general use.Dankzij AF‑technologie biedt deze 4-polige contactor een brede stuurspanningsrange van 100–250 V AC/DC, vangt hij grote spanningsschommelingen op en verlaagt hij het energieverbruik in de kast. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. De blokbouw maakt uitbreiding eenvoudig met hulpcontactblokken en accessoires, terwijl voorgemonteerde hulpcontacten en standaard adereindhulzen tijd besparen bij bekabeling. Geleverd met complete mounting kit met alle benodigde schroeven, ringen en sockets voor klem- en apparaatbevestiging voor een snelle, zekere installatie.
| Breedte | 184 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 525 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF ZB |
