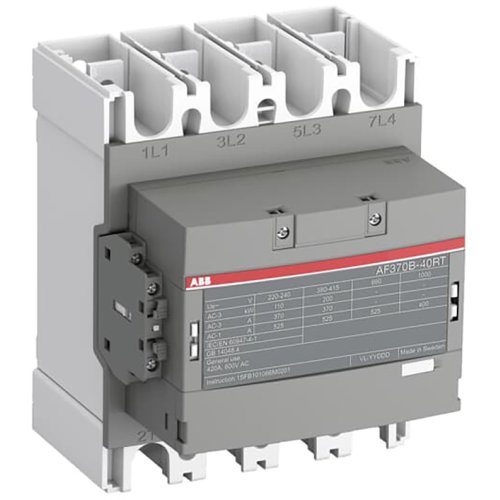

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110383
Artikelnummer fabrikant: 1SFL607262R1422
EAN Code: 7320500510148
ABB Componenten, Magneetschakelaar / AF ZB, AF370B-40-22RT-14, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF370B-40-22RT-14 is een Magneetschakelaar / AF ZB Rail versie voor het schakelen en beschermen van krachtige aandrijvingen en vermogenskringen. Hij stuurt motoren tot 200 kW bij 400 V AC (AC-3) en schakelt vermogenskringen tot 525 A (AC-1) of 420 A UL general use, ideaal voor zware toepassingen en railomgevingen waar netcondities kunnen fluctueren.De AF‑technologie biedt een brede stuurspanningsrange van 250–500 V, 50/60 Hz. Dit compenseert grote spanningsvariaties, verlaagt het energieverbruik in de kast en garandeert betrouwbare werking op instabiele netten. Overspanningsbeveiliging is ingebouwd voor een compacte, extra veilige oplossing. Voorbekabelde hulpcontacten en ringtong-eindhulzen versnellen de montage, terwijl het blokontwerp eenvoudig uitbreidbaar is met extra hulpcontactblokken en accessoires. De meegeleverde montagemontageset met alle benodigde schroeven, ringen en sockets maakt installatie en bekabeling snel en foutloos.
| Breedte | 184 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 525 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF ZB |
