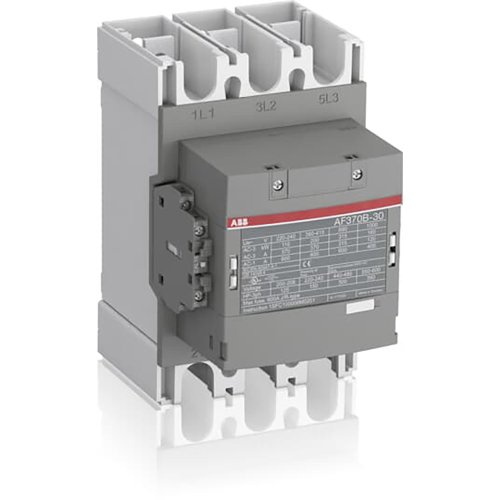

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110358
Artikelnummer fabrikant: 1SFL607063R1122
EAN Code: 7320500510988
ABB Componenten, Magneetschakelaar / AF ZB, AF370B-30-22-11, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF370B-30-22-11 is een krachtige magneetschakelaar uit de Magneetschakelaar / AF ZB serie, ontwikkeld als Rail versie voor veeleisende omgevingen. Hij schakelt betrouwbaar motoren tot 200 kW (AC-3) en vermogenskringen tot 600 A (AC-1), ideaal voor hoofdschakelingen en motorstarten in spoor- en industrietoepassingen. Voorzien van voorgemonteerde hulpcontacten en adereindhulzen voor snelle, nette montage.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange (24–60 V AC 50/60 Hz en 20–60 V DC), vangt hij grote spanningsschommelingen op en verlaagt hij het energieverbruik in de kast. Geïntegreerde overspanningsbeveiliging bespaart ruimte en extra componenten. Het blokontwerp maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk. Inclusief complete mounting kit met alle benodigde schroeven, ringen en sockets voor directe montage en aansluiting.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AF ZB |
