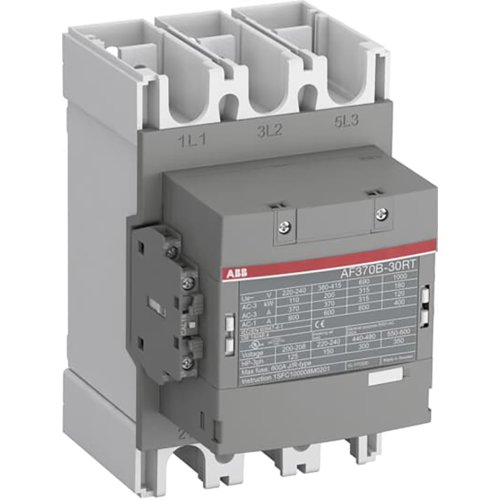

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110355
Artikelnummer fabrikant: 1SFL607062R1222
EAN Code: 7320500510049
ABB Componenten, Magneetschakelaar / AF ZB, AF370B-30-22RT-12, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF370B-30-22RT-12 is een krachtige magneetschakelaar (Rail versie) voor het schakelen en aansturen van zware motoren en vermogenskringen. Hij bedient motoren tot 200 kW bij 400 V AC (AC-3) of 300 hp bij 480 V UL en schakelt vermogenskringen tot 600 A (AC-1) of 520 A UL. Ideaal voor betrouwbare motorstartertoepassingen met beperkte paneelruimte.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange van 48–130 V, 50/60 Hz en DC. Dit compenseert grote spanningsschommelingen, verlaagt het energieverbruik in de schakelkast en zorgt voor zekere schakelmomenten in instabiele netten. Vooraf gemonteerde hulpcontacten en ringtongferrules versnellen de bekabeling, terwijl geïntegreerde overspanningsbeveiliging extra componenten overbodig maakt. Het blokontwerp uit de serie Magneetschakelaar / AF ZB is compact, eenvoudig uit te breiden met hulpcontactblokken en accessoires, en wordt geleverd met een complete montageset met alle benodigde schroeven, ringen en sockets.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AF ZB |
