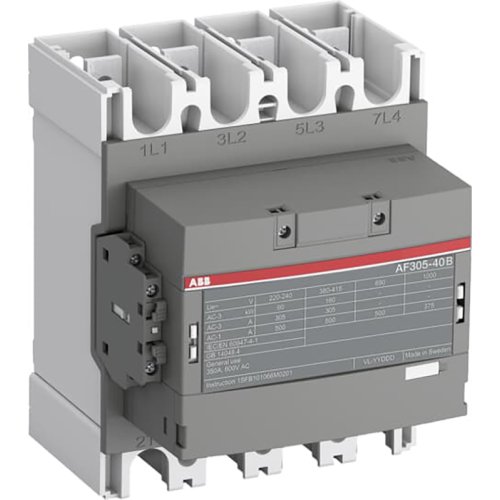

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110327
Artikelnummer fabrikant: 1SFL587263R1222
EAN Code: 7320500511015
ABB Componenten, Magneetschakelaar / AF ZB, AF305B-40-22-12, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF305B-40-22-12 is een 4-polige magneetschakelaar (Magneetschakelaar / AF ZB, railversie) voor betrouwbaar starten en schakelen van krachtige aandrijvingen. Hij stuurt motoren tot 160 kW bij 400 V AC (AC-3) en schakelt voedingscircuits tot 500 A (AC-1) of 350 A UL, geschikt voor veeleisende industriële en spoorwegtoepassingen. Levering inclusief montagekit voor snelle, zekere aansluiting.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange van 48–130 V (50/60 Hz en DC), vangt grote netfluctuaties op, verlaagt het energieverbruik in de kast en blijft functioneel in instabiele netwerken. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. Vooraf gemonteerde hulpcontacten en standaard adereindhulzen versnellen de ingebruikname, terwijl het blokontwerp eenvoudig uitbreidbaar is met extra hulpcontactblokken en accessoires. Zo combineert AF305B-40-22-12 hoge schakelprestaties met compacte, schaalbare opbouw.
| Breedte | 184 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF ZB |
