ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110303
Artikelnummer fabrikant: 1SFL587063R1422
EAN Code: 7320500511039
ABB Componenten, Magneetschakelaar / AF ZB, AF305B-30-22-14, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC

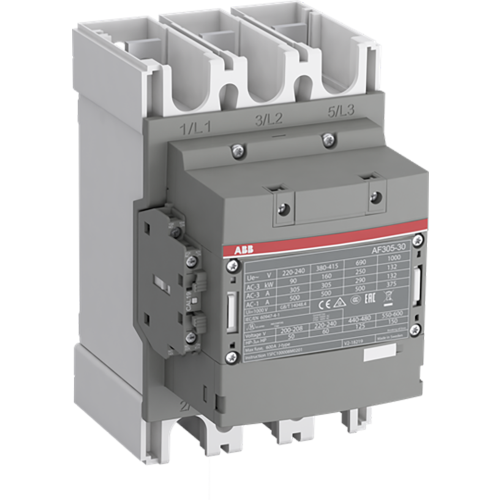

De AF305B-30-22-14 is een krachtige 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontworpen als rail versie voor veeleisende spoor- en industriële toepassingen. Het apparaat wordt gebruikt voor het schakelen en sturen van motoren tot 160 kW bij 400 V AC (AC-3) en voor het schakelen van vermogenskringen tot 500 A (AC-1). Daarmee biedt het een betrouwbare basis voor zware aandrijvingen en algemene vermogensschakelingen.Dankzij AF‑technologie heeft deze schakelaar een brede stuurspanningsrange van 250–500 V bij 50/60 Hz. Hierdoor worden grote spanningsvariaties opgevangen, daalt het paneelenergieverbruik en blijft de bediening zeker op instabiele netten. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. Vooraf gemonteerde hulpcontacten en adereindhulzen versnellen de montage. De blokbouw maakt uitbreiding met hulpcontactblokken en accessoires eenvoudig. Geleverd met een complete mounting kit voor snelle, foutloze aansluiting en montage.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AF ZB |
