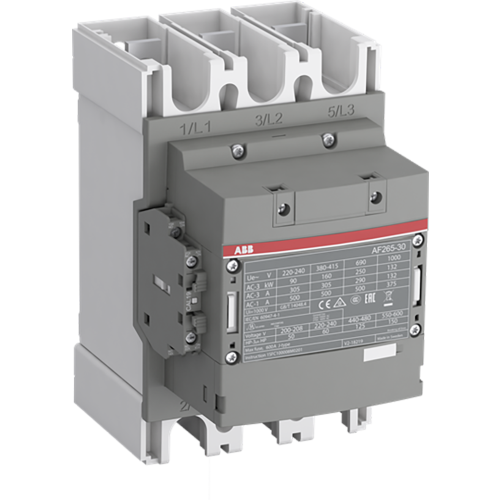

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110239
Artikelnummer fabrikant: 1SFL547062R1322
EAN Code: 7320500510025
ABB Componenten, Magneetschakelaar / AF ZB, AF265B-30-22RT-13, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF265B-30-22RT-13 is een krachtige Magneetschakelaar / AF ZB railversie voor het schakelen en besturen van motoren en vermogenskringen. Hij dekt motorvermogens tot 132 kW / 400 V (AC-3) en algemene toepassingen tot 400 A (AC-1), met voorgemonteerde hulpkontacten en ringoog-adereinden voor snelle, zekere aansluiting. Ideaal voor paneelbouw en toepassingen waar betrouwbaarheid en compactheid tellen.Dankzij AF‑technologie biedt hij een breed stuurspanningsbereik van 100–250 V AC/DC, vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de kast en blijft stabiel in netwerken met ruis. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokontwerp is eenvoudig uit te breiden met hulpkontactblokken en accessoires. Inclusief montageset met alle benodigde schroeven, ringen en sockets voor directe montage en bekabeling.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 265 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 400 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 74,57 kW |
| Model | Magneetschakelaar / AF ZB |
