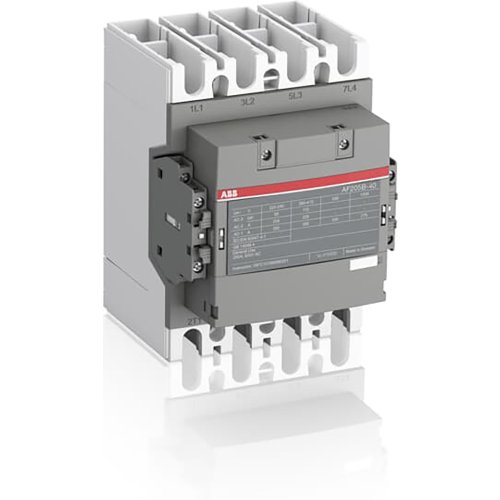

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110219
Artikelnummer fabrikant: 1SFL527263R1122
EAN Code: 7320500511183
ABB Componenten, Magneetschakelaar / AF ZB, AF205B-40-22-11, Magneetschakelaar Rail versie, 152,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF205B-40-22-11 is een Magneetschakelaar / AF ZB railversie voor het schakelen en aansturen van motoren en vermogenskringen in veeleisende omgevingen. Het 4-polige ontwerp bedient motoren tot 110 kW bij 400 V AC (AC-3) en schakelt voedingskringen tot 350 A (AC-1), zodat hij geschikt is voor krachtige toepassingen met beperkte paneelruimte.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange (24–60 V AC 50/60 Hz en 20–60 V DC), wat spanningsvariaties opvangt, het energieverbruik in de besturingskast verlaagt en betrouwbare schakelingen in instabiele netwerken garandeert. Voorbedrade hulpcontacten en standaard adereindhulzen versnellen bekabeling, terwijl geïntegreerde overspanningsbeveiliging externe componenten overbodig maakt. De blokbouw laat eenvoudige uitbreiding met hulpcontactblokken en accessoires toe. Geleverd met complete montagematerialen voor snelle, foutloze installatie en een compact, net paneelresultaat.
| Breedte | 140 |
| Hoogte | 196 |
| Diepte | 152,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 22,371 kW |
| Model | Magneetschakelaar / AF ZB |
