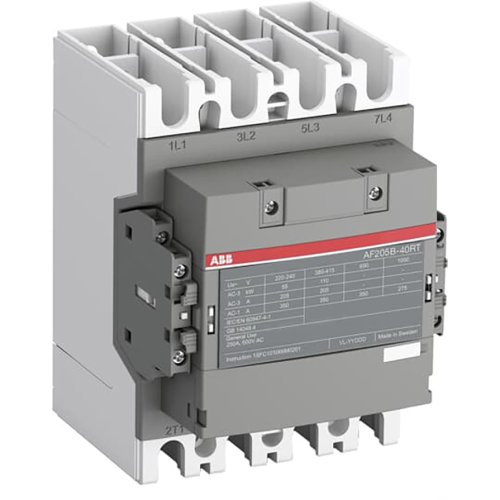

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110216
Artikelnummer fabrikant: 1SFL527262R1222
EAN Code: 7320500510278
ABB Componenten, Magneetschakelaar / AF ZB, AF205B-40-22RT-12, Magneetschakelaar Rail versie, 152,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF205B-40-22RT-12 is een magneetschakelaar in rail-versie voor het schakelen en aansturen van motoren en vermogenskringen in veeleisende omgevingen. Met 4 polen en een IEC-klasse tot 1000 V (UL 600 V) bedient hij motoren tot 110 kW bij 400 V AC (AC-3) en schakelt hij vermogenskringen tot 350 A (AC-1) of 250 A UL general use. Ideaal voor compacte panelen waar betrouwbaarheid en continuïteit vooropstaan.De AF‑technologie biedt een extra brede stuurspanningsrange van 48–130 V, 50/60 Hz en DC. Dat vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de kast en garandeert zeker schakelen in instabiele netten. Voorbedrade hulpcontacten en ringooghulzen besparen montagetijd, terwijl geïntegreerde overspanningsbeveiliging ruimte in de kast vrijmaakt. Het blokontwerp (Magneetschakelaar / AF ZB) is eenvoudig uit te breiden met hulpcontactblokken en accessoires. Inclusief montagekit met alle benodigde bevestigingsmaterialen.
| Breedte | 140 |
| Hoogte | 196 |
| Diepte | 152,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 22,371 kW |
| Model | Magneetschakelaar / AF ZB |
