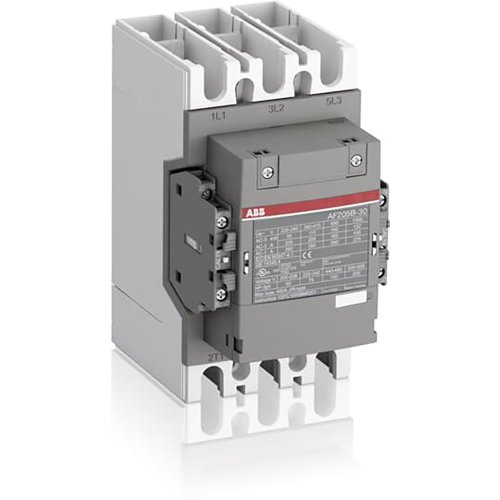

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110194
Artikelnummer fabrikant: 1SFL527063R1222
EAN Code: 7320500511213
ABB Componenten, Magneetschakelaar / AF ZB, AF205B-30-22-12, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF205B-30-22-12 is een robuuste 3-polige magneetschakelaar (Magneetschakelaar / AF ZB, railversie) voor het schakelen en sturen van motoren tot 110 kW bij 400 V AC (AC-3) en vermogenskringen tot 350 A (AC-1). Geschikt voor toepassingen waar hoge betrouwbaarheid en continuïteit vereist zijn, van zware aandrijvingen tot pompen, ventilatie en proceslijnen.De AF‑technologie biedt een breed stuurbereik van 48–130 V, 50/60 Hz én DC, waardoor spanningsfluctuaties probleemloos worden opgevangen, het energieverbruik in schakelkasten daalt en bediening in instabiele netten zeker blijft. Ingebouwde overspanningsbeveiliging levert een compacte, extra veilige oplossing zonder externe modules. Voorbereid op snelle montage dankzij voorgemonteerde hulpcontacten en adereindhulzen; de meegeleverde montagekit bevat alle benodigde bevestigingsmaterialen.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF ZB |
