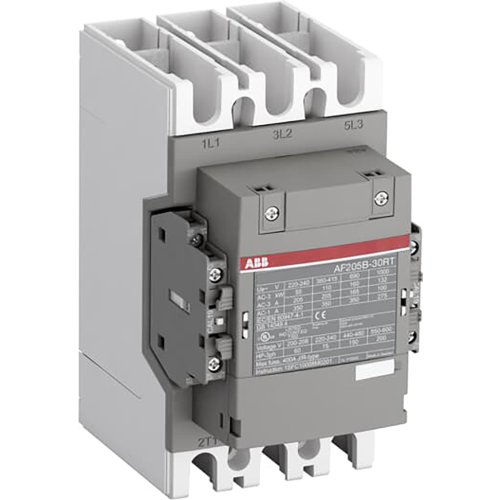

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110192
Artikelnummer fabrikant: 1SFL527062R1422
EAN Code: 7320500510254
ABB Componenten, Magneetschakelaar / AF ZB, AF205B-30-22RT-14, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF205B-30-22RT-14 is een Magneetschakelaar / AF ZB Rail-versie voor het betrouwbaar schakelen en aansturen van motoren en vermogenskringen in veeleisende omgevingen. Hij bedient motoren tot 110 kW bij 400 V AC (AC‑3) en schakelt vermogenskringen tot 350 A (AC‑1), waardoor hij uitermate geschikt is voor zware toepassingen.Dankzij AF-technologie biedt hij een brede stuurspanningsrange van 250–500 V (50/60 Hz), compenseert hij grote spanningsschommelingen en verlaagt hij het energieverbruik in het paneel. Ingebouwde overspanningsbeveiliging zorgt voor een compacte, storingsbestendige oplossing. Vooraf gemonteerde hulpcontacten en ringkabelschoentjes versnellen de montage. Het blokontwerp maakt eenvoudige uitbreiding mogelijk met hulpcontactblokken en een breed assortiment accessoires. De levering omvat een complete montagekit met alle benodigde schroeven, ringen en busjes voor klem- en toestelbevestiging. Zo wordt tijd bespaard en blijft de bekabeling overzichtelijk.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF ZB |
