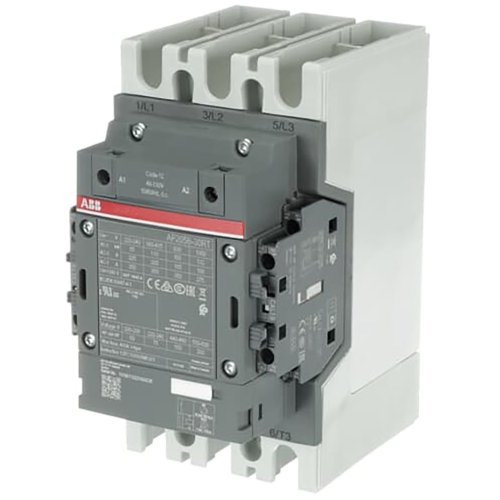

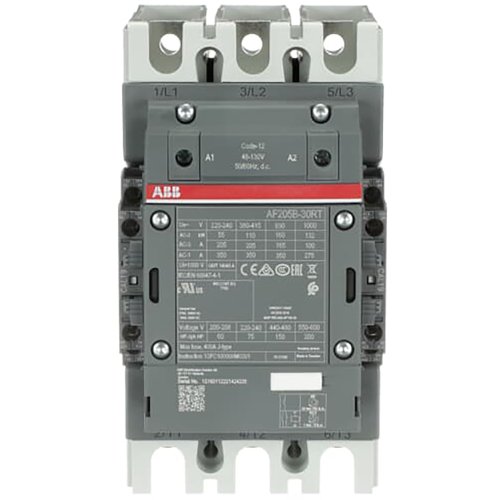

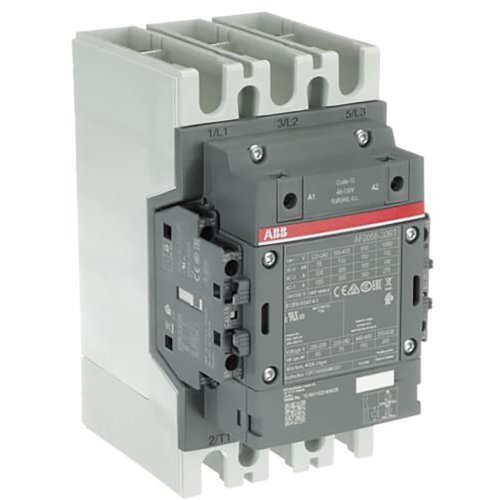

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110190
Artikelnummer fabrikant: 1SFL527062R1222
EAN Code: 7320500510230
ABB Componenten, Magneetschakelaar / AF ZB, AF205B-30-22RT-12, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF205B-30-22RT-12 is een magneetschakelaar uit de Magneetschakelaar / AF ZB serie voor het betrouwbaar schakelen van motoren en vermogenskringen. Ideaal als rail-versie voor veeleisende toepassingen, stuurt hij motoren tot 110 kW (AC-3, 400 V) aan en schakelt vermogenskringen tot 350 A (AC-1). De 3-polige uitvoering biedt compacte kracht en consistente prestaties in uiteenlopende omgevingen.Dankzij AF-technologie heeft de AF205B-30-22RT-12 een breed stuurspanningsbereik (48–130 V, 50/60 Hz en DC) dat spanningsvariaties opvangt, het energieverbruik in de schakelkast verlaagt en storingsvrije werking in onstabiele netten verzekert. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Voorgeplaatste hulpcontacten en ringtongen versnellen de montage, terwijl het blokontwerp eenvoudig uitbreidbaar is met hulpcontactblokken en accessoires. Geleverd met complete mounting kit voor snelle, zekere aansluitingen en montage.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF ZB |
