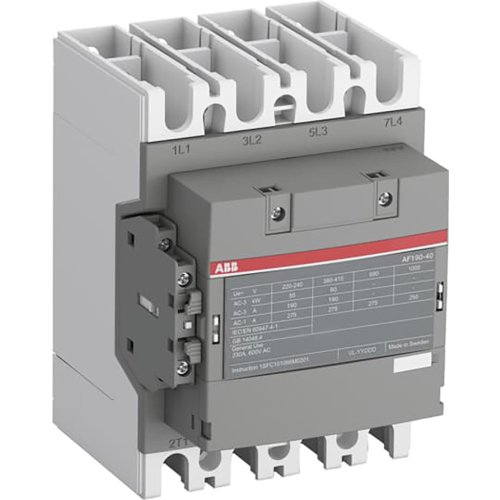

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110166
Artikelnummer fabrikant: 1SFL487263R1322
EAN Code: 7320500511244
ABB Componenten, Magneetschakelaar / AF ZB, AF190B-40-22-13, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF190B-40-22-13 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie, ontwikkeld voor betrouwbaar schakelen van motoren tot 90 kW bij 400 V (AC-3) en vermogenskringen tot 275 A (AC-1). Deze railversie biedt een compacte oplossing voor schakelkasten en veeleisende omgevingen waar continuïteit en efficiëntie cruciaal zijn.Dankzij AF‑technologie heeft de schakelaar een extra breed stuurspanningsbereik (100–250 V AC/DC), waardoor hij grote spanningsvariaties opvangt, het paneelverbruik verlaagt en ook in instabiele netten duidelijk schakelt. Overspanningsbeveiliging is geïntegreerd; hulpcontacten en adereindhulzen zijn voorgemonteerd voor snelle, zekere aansluiting. Het blokontwerp maakt eenvoudige uitbreiding met hulpcontactblokken en toebehoren mogelijk. Levering inclusief montagekit met alle benodigde schroeven, ringen en aansluitbussen voor directe installatie.
| Breedte | 140 |
| Hoogte | 196 |
| Diepte | 153 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AF ZB |
