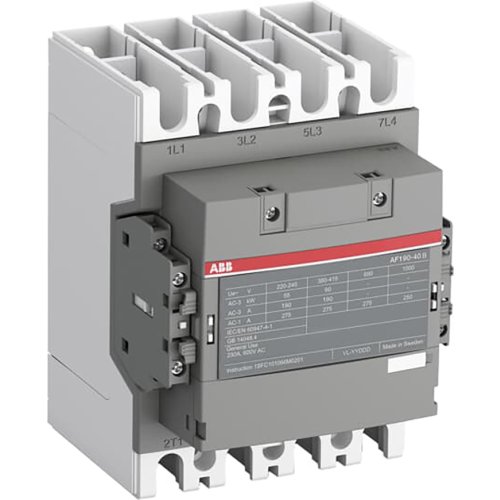

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110161
Artikelnummer fabrikant: 1SFL487262R1222
EAN Code: 7320500510209
ABB Componenten, Magneetschakelaar / AF ZB, AF190B-40-22RT-12, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF190B-40-22RT-12 is een krachtige magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontworpen voor betrouwbare motorbesturing en het schakelen van vermogenskringen. Geschikt voor motoren tot 90 kW bij 400 V (AC-3) en voor vermogensschakelingen tot 275 A (AC-1), levert hij stabiele prestaties in veeleisende omgevingen. Deze railversie komt compleet met voorgemonteerde hulpcontacten en ringtong-aansluithulzen voor snelle, zekere bekabeling.Dankzij AF‑technologie biedt hij een brede stuurspanningsrange (48–130 V, 50/60 Hz en DC) die grote spanningsschommelingen opvangt, het energieverbruik in de schakelkast verlaagt en betrouwbare schakelingen garandeert op instabiele netten. Overspanningsbeveiliging is geïntegreerd, wat ruimte bespaart en extra componenten overbodig maakt. Het blokontwerp maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk. Inclusief montagekit met alle benodigde bevestigingsmaterialen.
| Breedte | 140 |
| Hoogte | 196 |
| Diepte | 153 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AF ZB |
