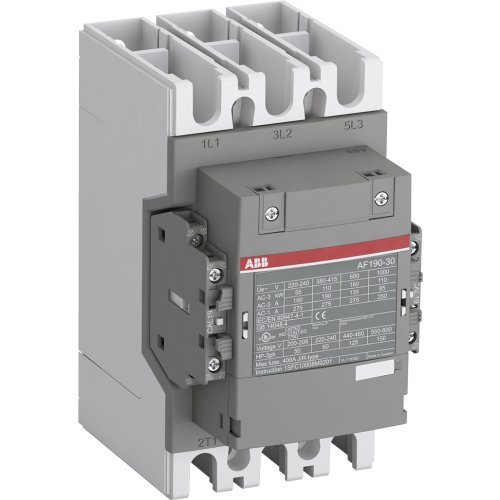

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110140
Artikelnummer fabrikant: 1SFL487063R1322
EAN Code: 7320500511282
ABB Componenten, Magneetschakelaar / AF ZB, AF190B-30-22-13, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF190B-30-22-13 is een 3-polige magneetschakelaar in railuitvoering voor het betrouwbaar schakelen en aansturen van motoren en vermogenskringen. Geschikt voor motorbesturing tot 90 kW bij 400 V (AC-3) en vermogenscircuits tot 275 A (AC-1), binnen toepassingen waar continuïteit en compactheid vereist zijn.Dankzij AF‑technologie biedt hij een breed spoelspanningsbereik van 100–250 V, 50/60 Hz en DC. Hierdoor worden grote spanningsvariaties opgevangen, het energieverbruik in de schakelkast verlaagd en blijft de schakeling onderscheidend betrouwbaar in instabiele netten. Ingebouwde overspanningsbeveiliging zorgt voor een compacte, extra veilige oplossing. De blokopbouw uit de Magneetschakelaar / AF ZB serie maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk. Voorgemonteerde hulpcontacten en standaard adereindhulzen versnellen de bekabeling, terwijl de meegeleverde mounting kit alle benodigde bevestigingsmaterialen bevat voor een snelle, foutloze montage.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 153 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF ZB |
