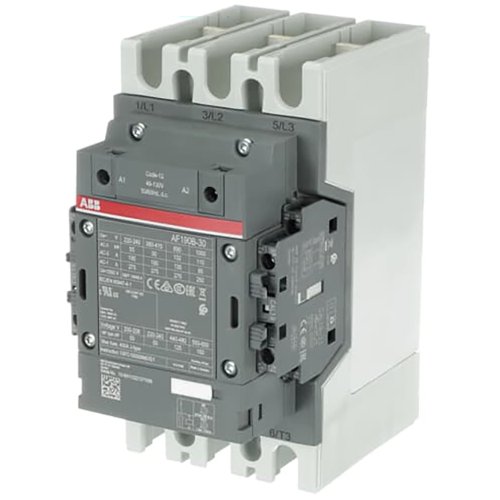

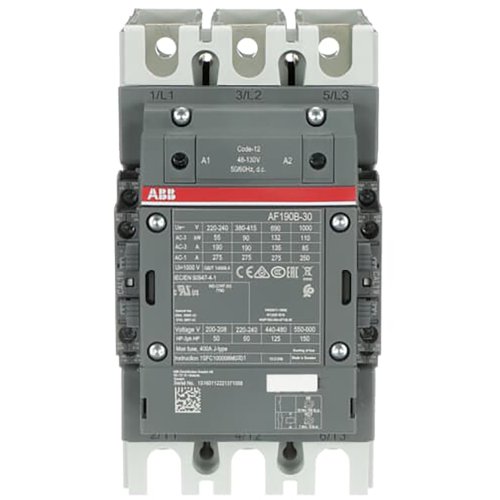

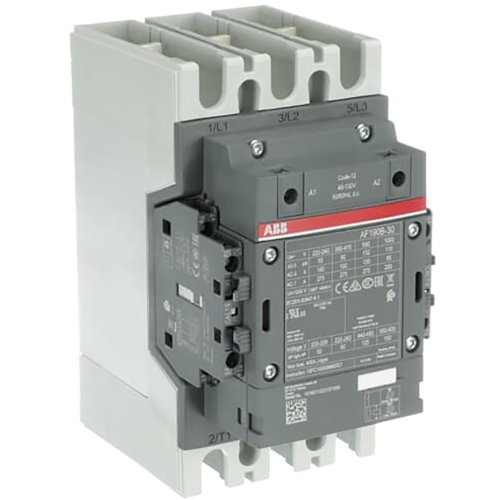

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110139
Artikelnummer fabrikant: 1SFL487063R1222
EAN Code: 7320500511299
ABB Componenten, Magneetschakelaar / AF ZB, AF190B-30-22-12, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF190B-30-22-12 is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF ZB. Ontworpen voor betrouwbare motorbesturing tot 90 kW bij 400 V AC (AC-3) en het schakelen van vermogenskringen tot 275 A (AC-1), conform 1000 V IEC of 600 V UL en 125 hp bij 480 V UL. De railversie wordt compleet geleverd met montageset, inclusief alle benodigde schroeven, ringen en aansluitbussen voor een vlotte montage.Dankzij AF‑technologie biedt dit model een breed stuurbereik van 48–130 V, 50/60 Hz en DC. Het vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de schakelkast en zorgt voor zekere schakelingen in instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. Vooraf gemonteerde hulpcontacten en standaard adereindhulzen versnellen bedrading. De blokopbouw laat eenvoudige uitbreiding toe met hulpcontactblokken en accessoires, voor schaalbare oplossingen in toepassingen binnen de 275 A‑klasse.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 153 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF ZB |
