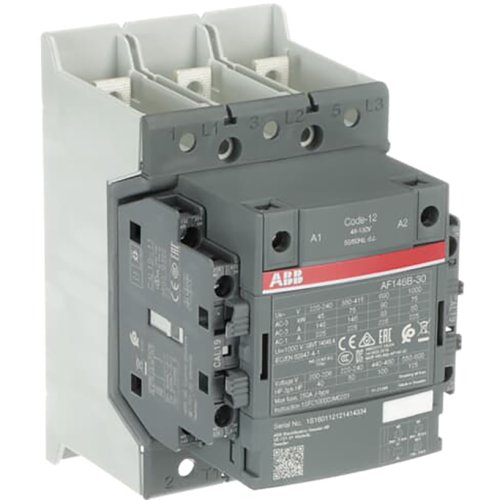

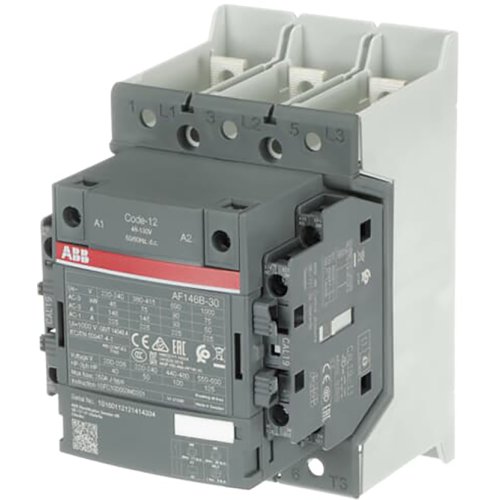

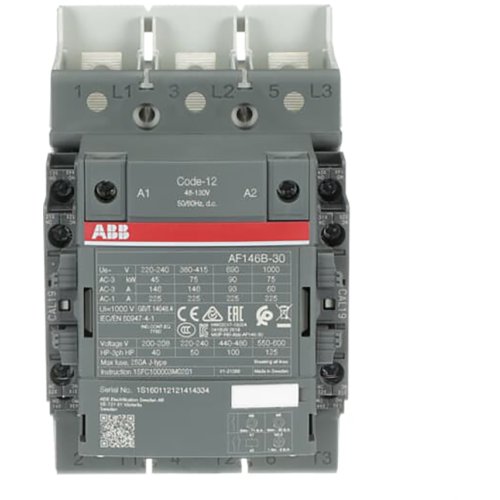

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110100
Artikelnummer fabrikant: 1SFL467063R1222
EAN Code: 7320500511336
ABB Componenten, Magneetschakelaar / AF ZB, AF146B-30-22-12, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF146B-30-22-12 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie, ontworpen als rail-uitvoering voor betrouwbare motorsturing en vermogensschakeling. Het apparaat bedient motoren tot 75 kW bij 400 V AC (AC-3) en schakelt voedingskringen tot 225 A (AC-1), waardoor het geschikt is voor zware toepassingen en veeleisende omgevingen.Dankzij AF‑technologie biedt het een brede stuurspanningsrange van 48–130 V (50/60 Hz en DC), vangt het grote spanningsfluctuaties op en verlaagt het het energieverbruik in besturingspanelen. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. Voorbedrade hulpcontacten en standaard adereindhulzen versnellen montage en verminderen foutkansen. Het blokontwerp laat eenvoudige uitbreiding toe met hulpcontactblokken en accessoires, zodat functionaliteit snel is aan te passen aan de toepassing. Dit maakt AF146B-30-22-12 een compacte, efficiënte en toekomstbestendige keuze voor betrouwbare schakeling.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF ZB |
