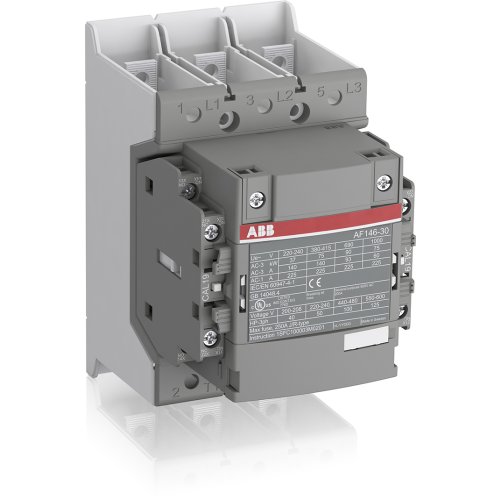

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110099
Artikelnummer fabrikant: 1SFL467063R1122
EAN Code: 7320500511343
ABB Componenten, Magneetschakelaar / AF ZB, AF146B-30-22-11, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF146B-30-22-11 uit de serie Magneetschakelaar / AF ZB is de Rail‑versie voor het schakelen en besturen van krachtige aandrijvingen en vermogenscircuits. Hij bedient motoren tot 75 kW bij 400 V (AC‑3) en schakelt vermogenskringen tot 225 A (AC‑1), ideaal voor compacte paneeloplossingen en veeleisende netten.Dankzij AF‑technologie beschikt deze magneetschakelaar over een breed stuurspanningsbereik (24–60 V 50/60 Hz en 20–60 V DC). Dat vangt grote spanningsvariaties op, verlaagt het energieverbruik in de kast en garandeert betrouwbaar schakelen bij instabiele voeding. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. Voorbekabelde hulpcontacten en standaard adereindhulzen versnellen de installatie en verminderen foutkansen. Het blokontwerp laat zich eenvoudig uitbreiden met extra hulpcontactblokken en accessoires, zodat de configuratie snel meegroeit met de toepassing.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF ZB |
